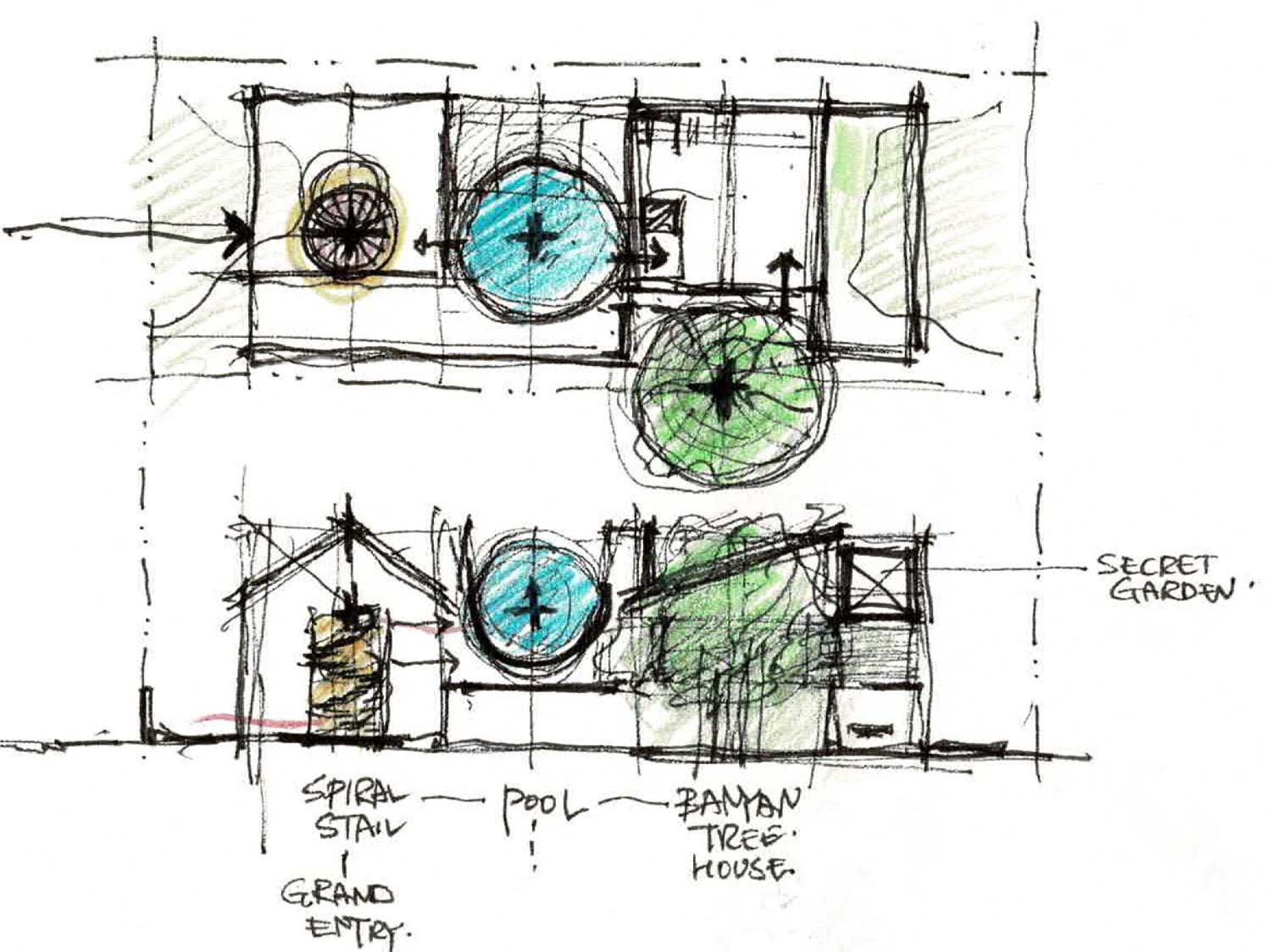

El dibujo conceptual de SOOP para esta casa pone tres círculos en fila y los nombra: SPIRAL STAIR, POOL, BANYAN TREE HOUSE. Una cuarta nota dice SECRET GARDEN, y la escalera aparece marcada como GRAND ENTRY. Todo aquello por lo que se conoce la casa — la escalera circular de vidrio, la piscina redonda sostenida por la estructura de cubierta, el árbol que se dejó en pie al fondo — ya está en esa única hoja, en ese orden, antes de que nada se calculara. Las páginas siguientes son el desarrollo.
Por qué vale la pena publicar un cuaderno
Los planos definitivos defienden un resultado. Los cuadernos muestran la discusión.
Estas páginas llevan las opciones que no se construyeron, la sección dibujada dos veces
contra el mismo árbol, y una hoja entera de pequeñas formas plegadas que se prueban una
tras otra hasta que una se convierte en cubierta.
Importa porque las tres cosas por las que se conoce esta casa no son adornos añadidos
al final. Están en la primera hoja, nombradas, en fila. Lo que cambió entre esa hoja y
el edificio no fue la idea — fue cada pregunta que la idea abrió.
Especificación
Dibujado por
Hyejin Yang, SOOP
Medio
Tinta, lápiz y color sobre papel de cuaderno
Páginas aportadas
Diecisiete
Nombrado en el plano conceptual
Escalera espiral · piscina · casa del árbol banyan · jardín secreto
Aportado
Por la arquitecta, para este registro
Todos los dibujos de esta página fueron aportados por SOOP para publicarse aquí. Los pies describen lo que se ve en cada dibujo; las palabras entre comillas son anotaciones de la propia arquitecta, leídas de la hoja. No se infiere nada sobre la intención.
Todo el diseño
Veintinueve segundos, siete años.
El diseño en una sola pasada continua: el primer garabato tanteando se aprieta en una sección medida, la sección toma color y se vuelve planta, la planta se levanta en diagrama, el diagrama se construye como maqueta física, y la planta de cubierta se resuelve en la casa construida vista desde el aire. Cada fotograma es material propio de la arquitecta.
El cuaderno
El desarrollo.
El solar, antes de nada
Dos fotografías del 913 SW 15 Avenue tal como estaba. Todo lo que sigue tuvo que responder a este terreno, y al árbol que hay en él.

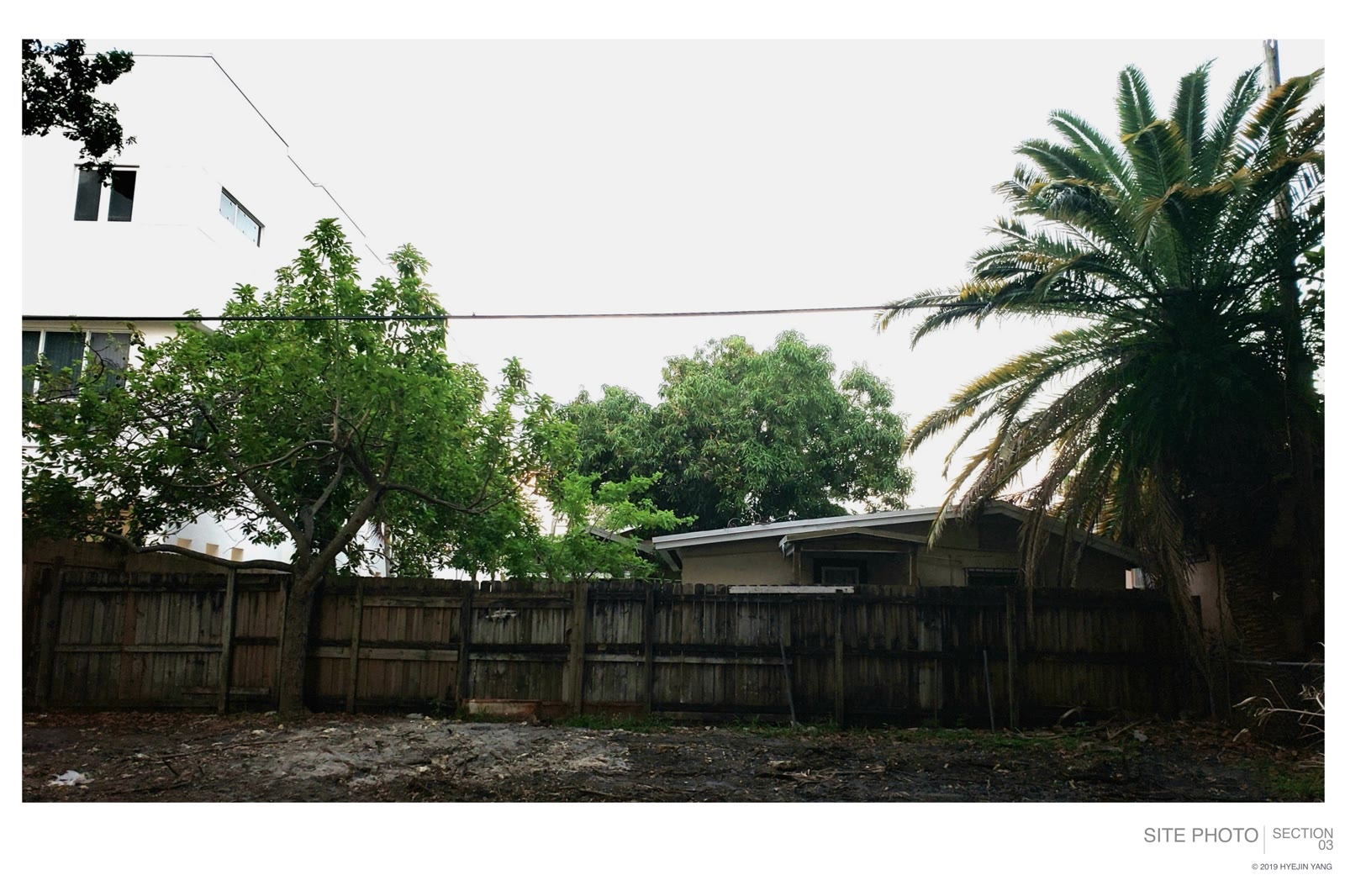

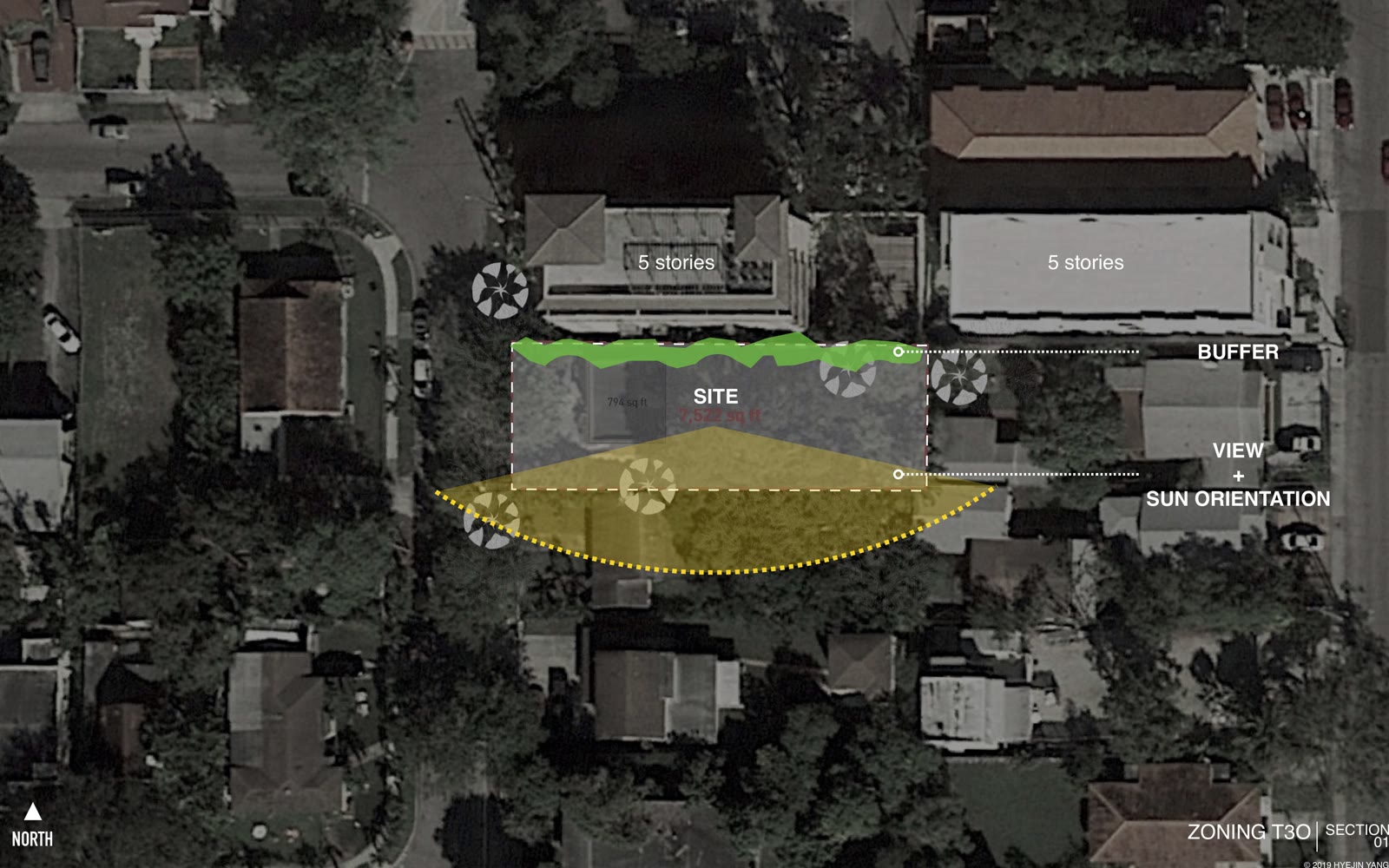

01El solar desde arriba, anotado antes de proponer nada: el sitio perfilado, el retiro hacia los vecinos, la vista y el recorrido del sol.02El solar tal como estaba. Un edificio rosado de dos plantas, una cerca de alambre, y la copa que sobreviviría a ambos. Todo lo que sigue trata de qué lo reemplaza — y qué no.
La primera hoja
Una lámina, sola. El terreno mirado antes de proponer nada — opciones cuadriculadas en pequeño, color probado y abandonado, nada comprometido todavía.

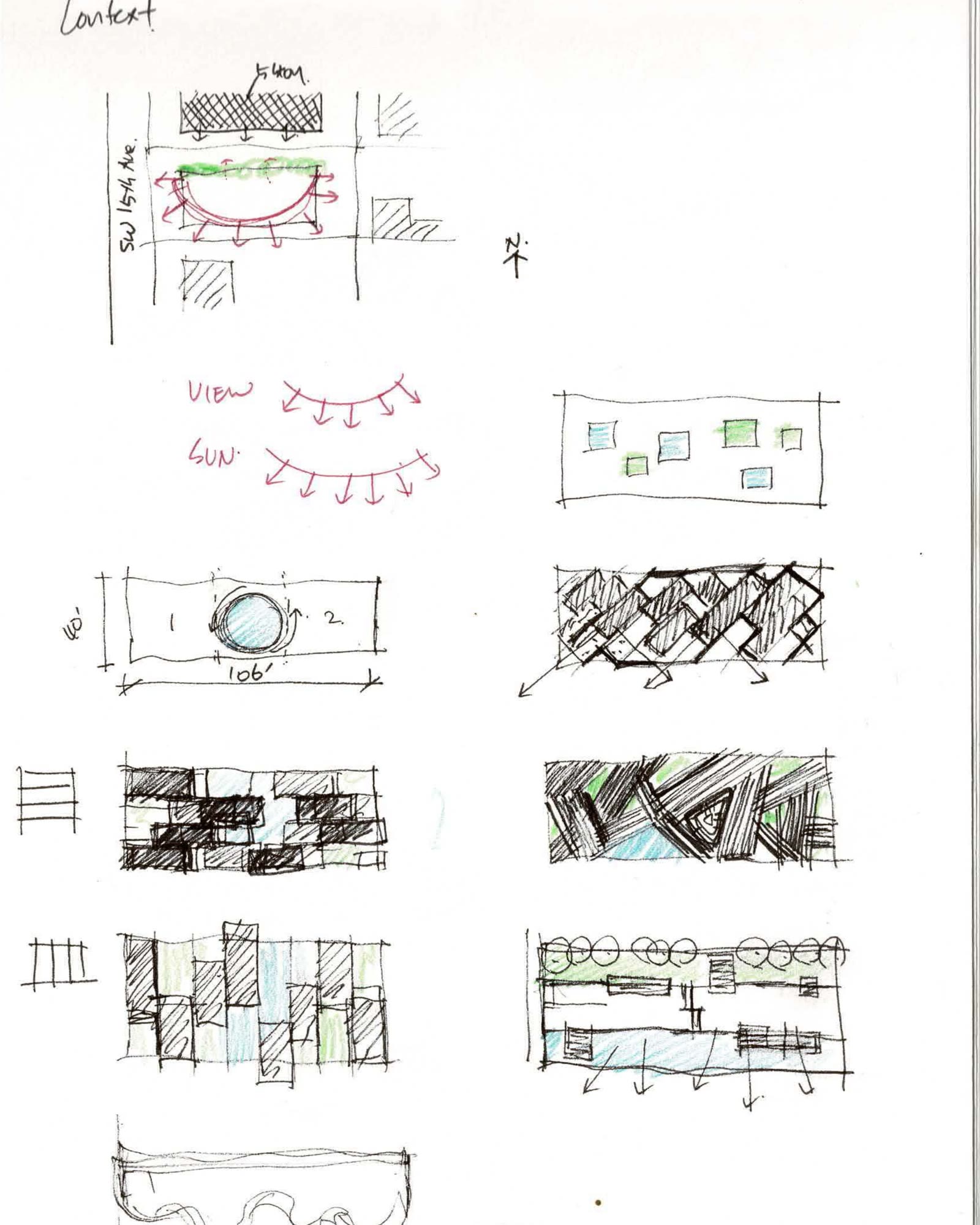

03Donde empieza. Estudios del terreno, una retícula de opciones de volumen y las notas de color que las acompañan — la página anterior a que exista un edificio.
El primer cuaderno
Diecinueve páginas, y abre con formas que aún no tienen aristas. Los dibujos se endurecen a la vista: los borrones se vuelven volúmenes, los volúmenes ganan una sección, y la sección empieza a discutir con un árbol.

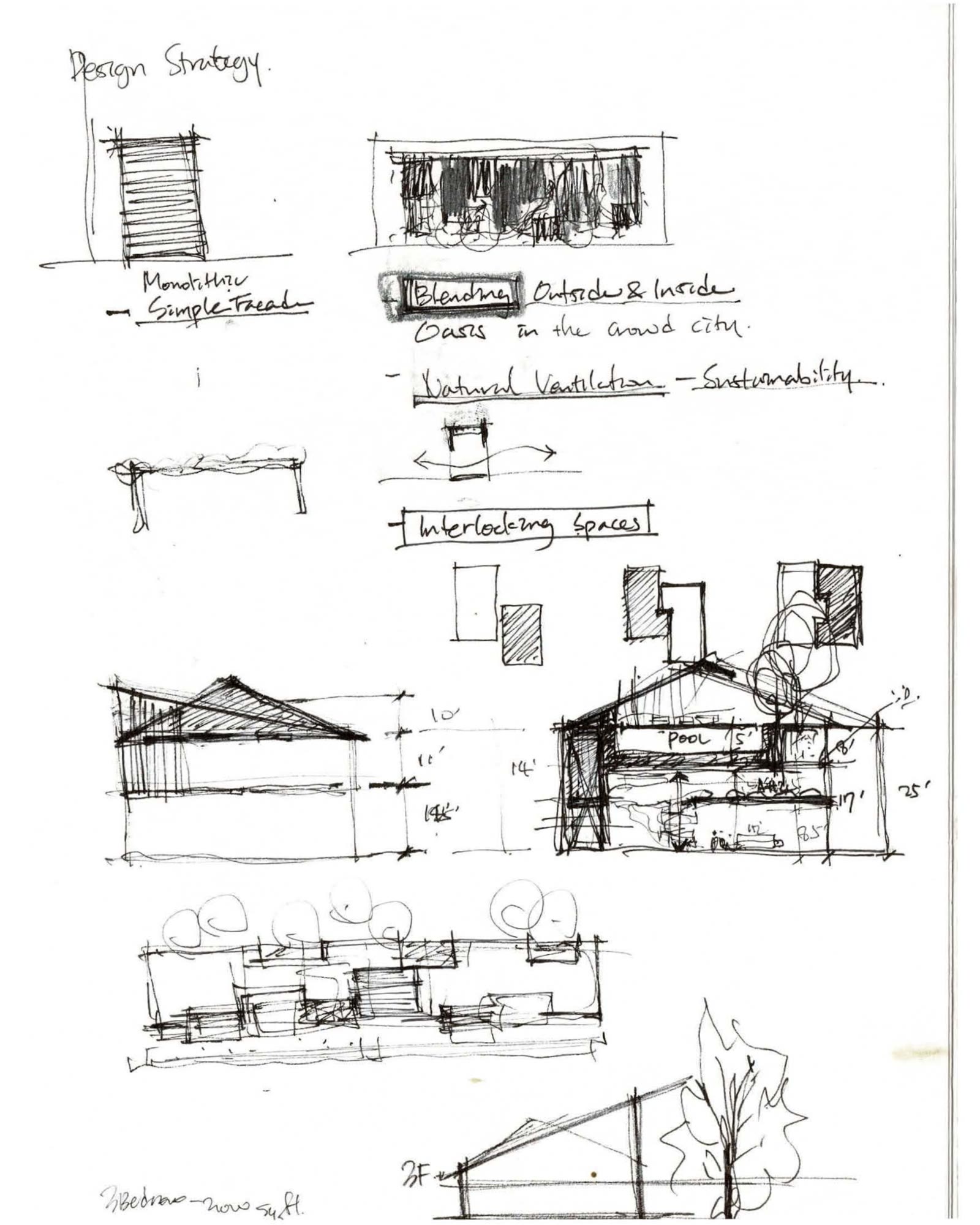

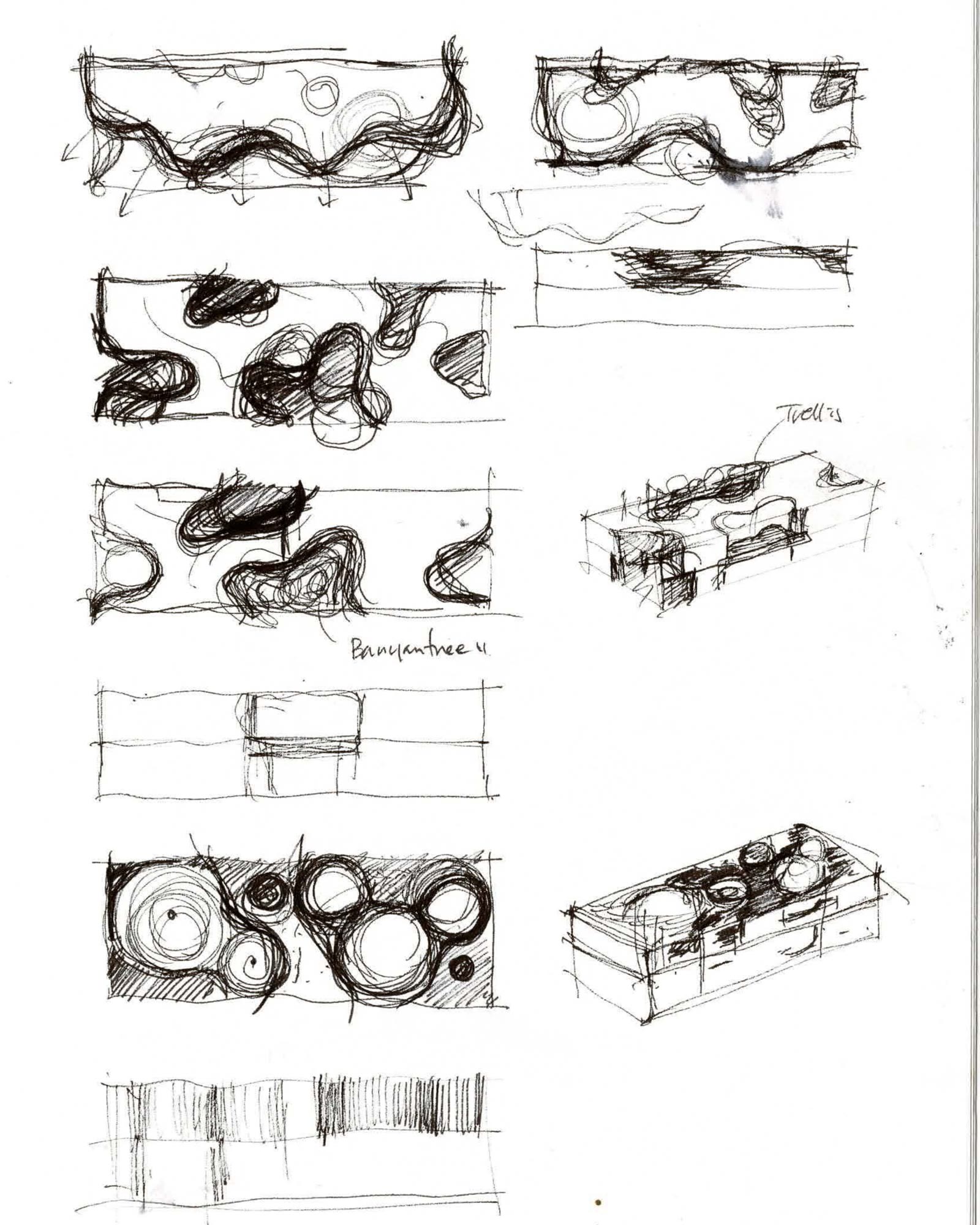

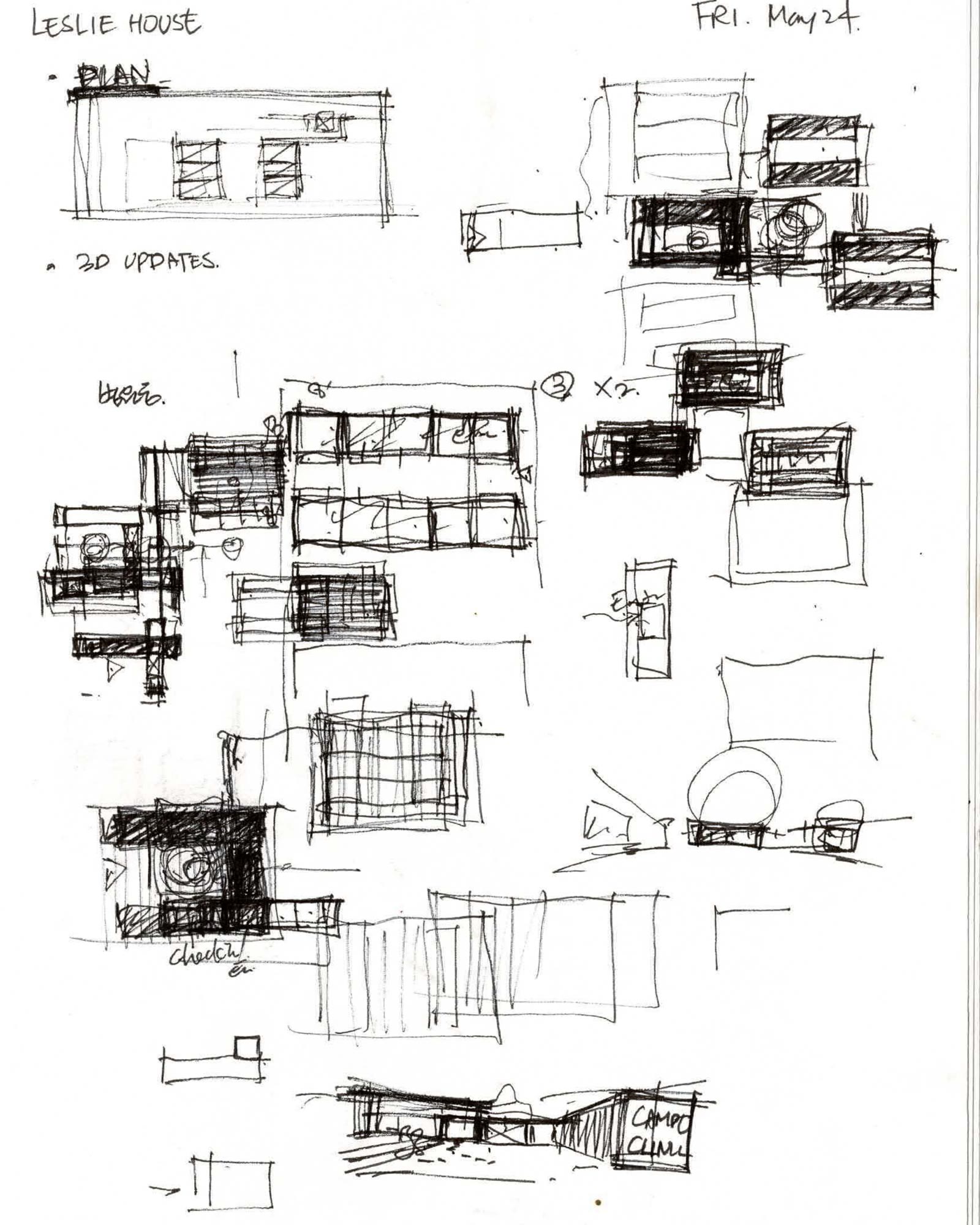

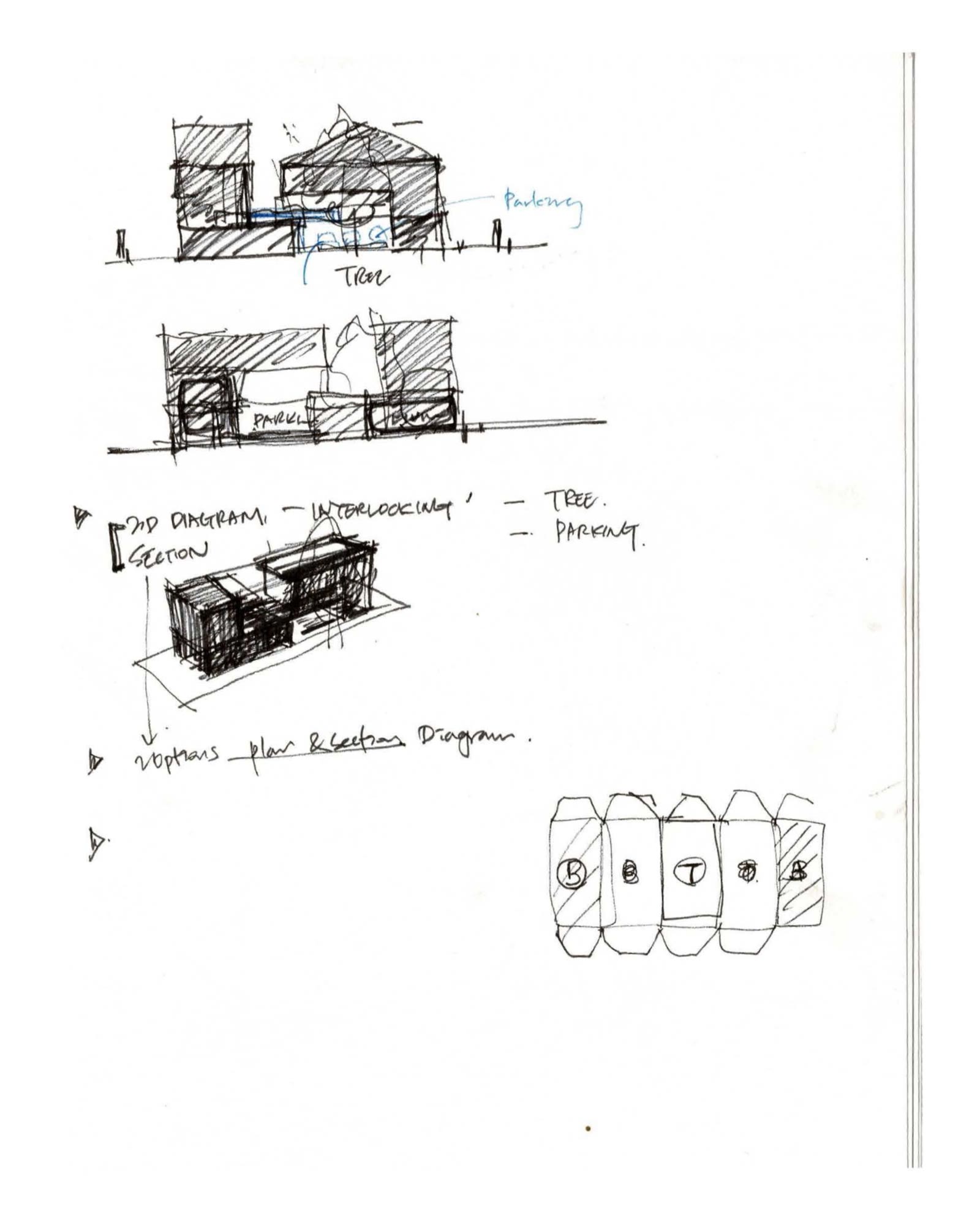

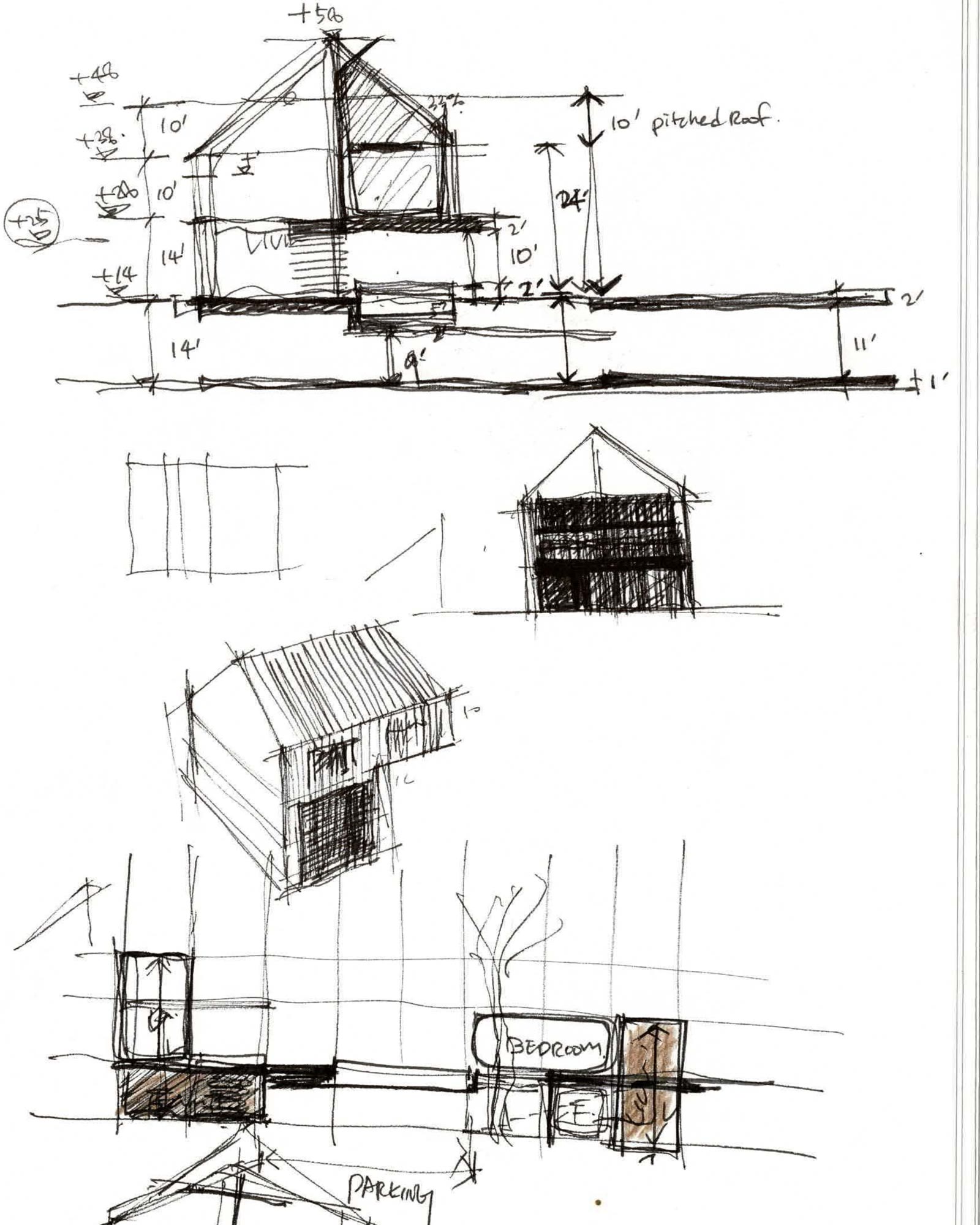

04Antes de tener aristas. Estudios curvos y abultados, el volumen todavía tanteado más que dibujado.05La sección dibujada contra el árbol, dos veces, resolviendo qué hace la casa con algo que ya estaba en el solar.06La lámina que lleva el nombre del proyecto, con las plantas y los alzados que ya se habían asentado.07“3D diagram — interlocking.” La palabra de la visión en tres partes de SOOP, dibujada: volúmenes enhebrados entre sí, con el árbol y el estacionamiento anotados en la sección.08El árbol otra vez, en sección, con la casa dispuesta alrededor de lo que no se va a mover.
Las opciones, y la forma
Tres escenarios puestos para compararse y descartarse, la estructura probada contra la perspectiva, y entonces llega a lápiz el frontón plegado — el perfil al que el resto del cuaderno vuelve una y otra vez.

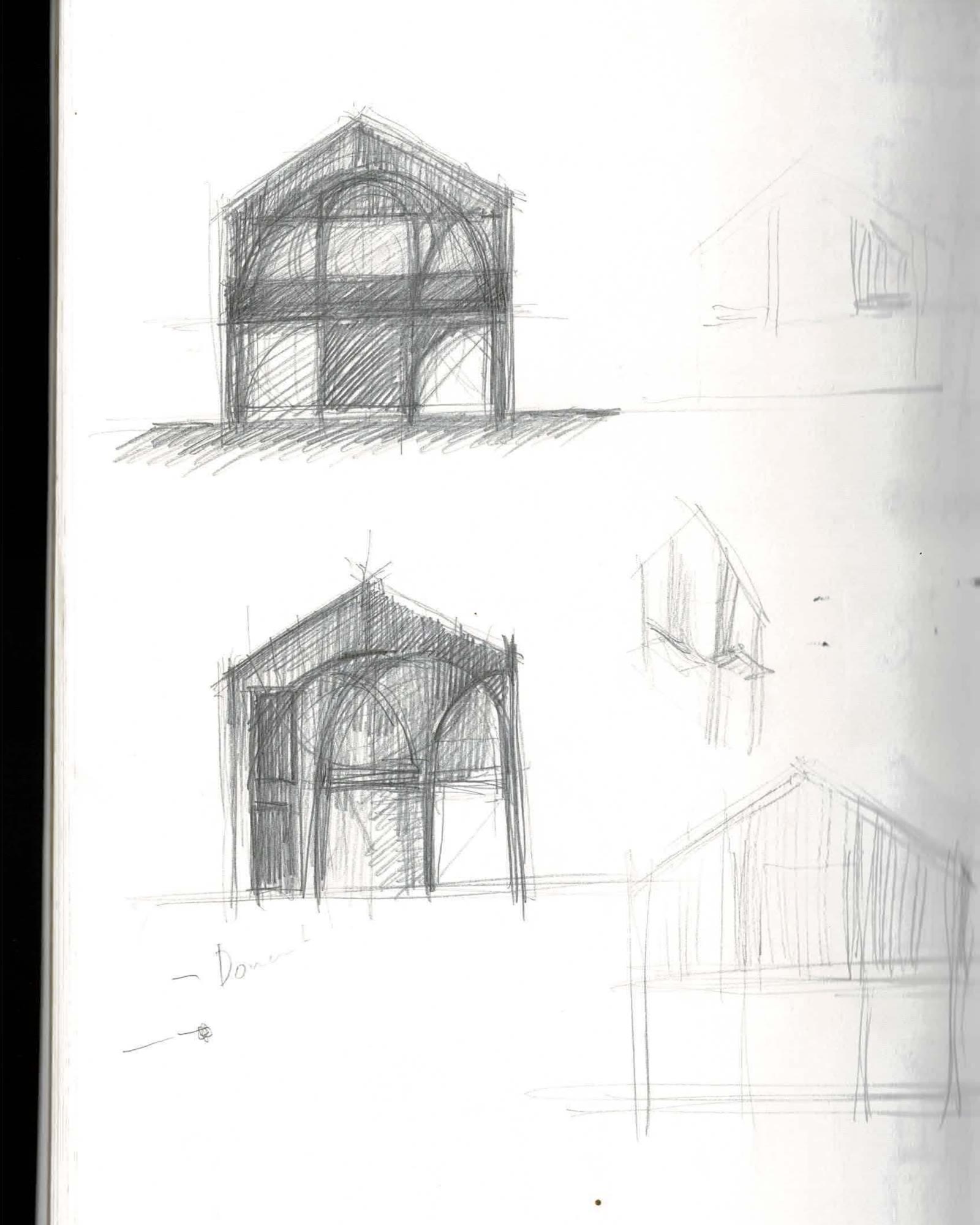

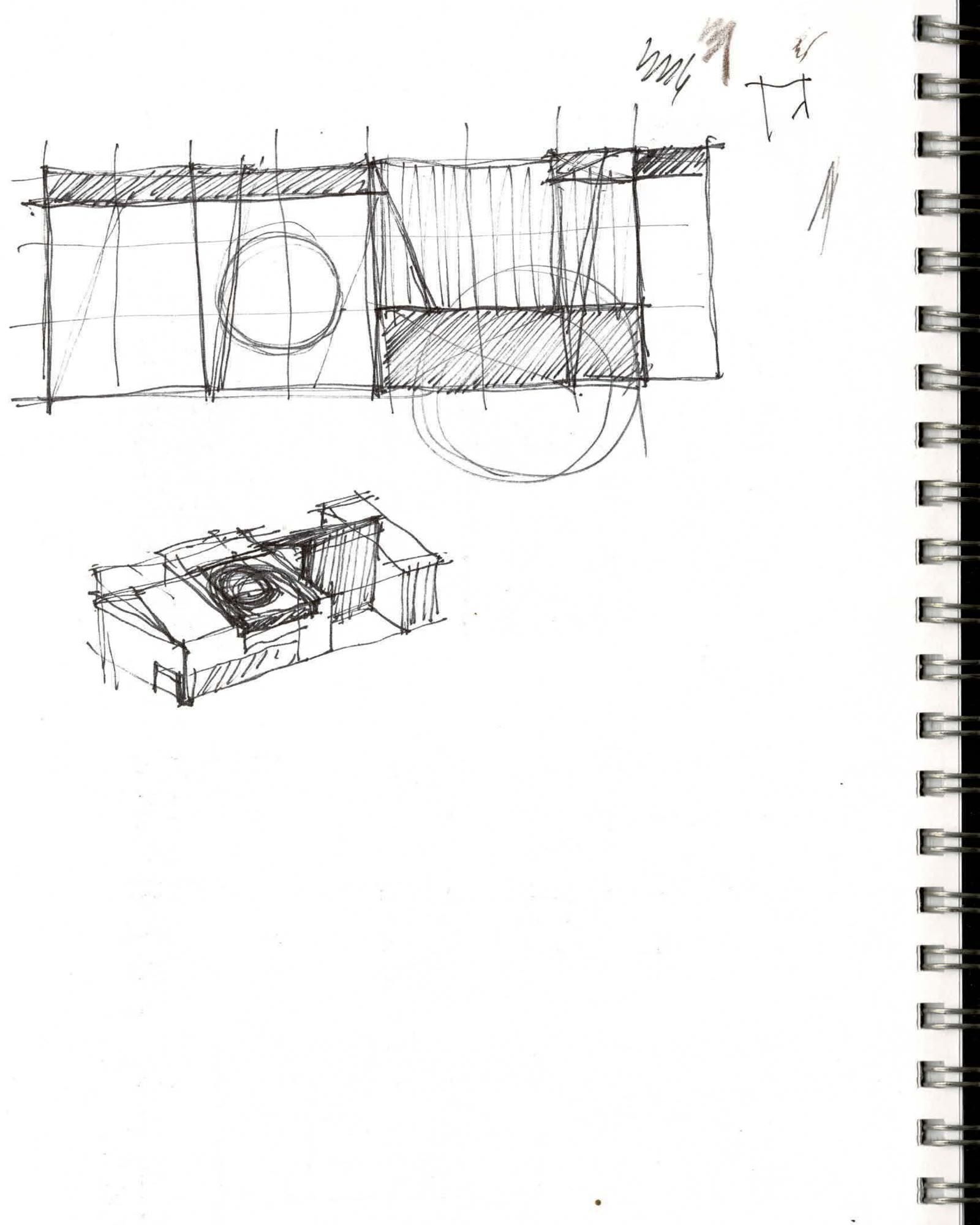

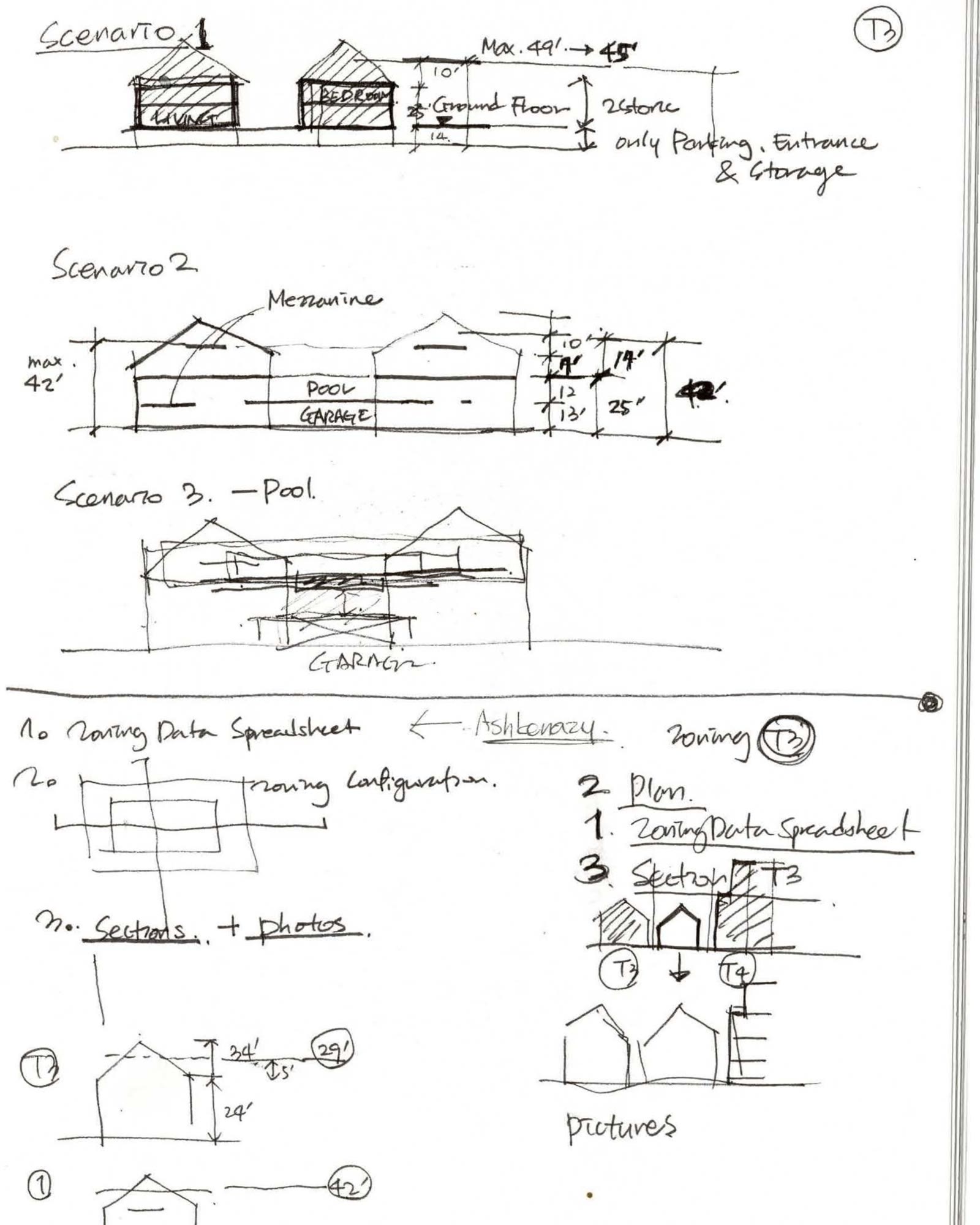

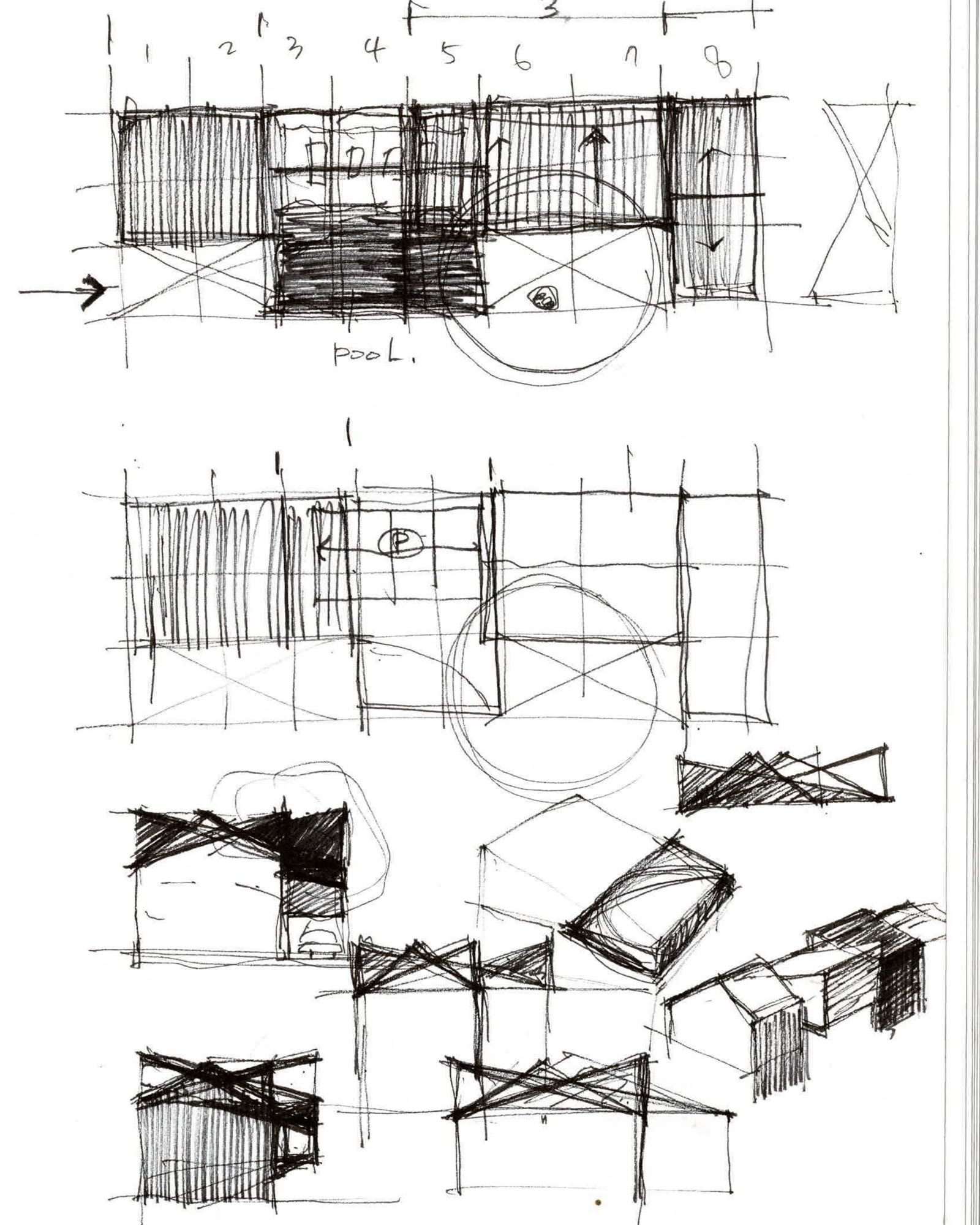

09Escenario A, escenario B, escenario C. Las opciones puestas una al lado de otra para poder discutirlas.10Estructura y perspectiva en una misma hoja — cómo se sostiene, dibujado junto a cómo se verá.11La piscina llega como un círculo, recortada en la planta y sostenida en la sección sobre las habitaciones en las que se apoya.12El frontón plegado estudiado de frente y en perspectiva, a lápiz — la única página tonal del conjunto, y el perfil al que el resto del cuaderno vuelve una y otra vez.
Hacia dentro
El mismo cuaderno, más tarde. Resuelto el exterior, los dibujos bajan a escala de habitación: carpintería, vanos, y la escalera desplegada en la geometría de la que alguien tendría que cortar los peldaños.

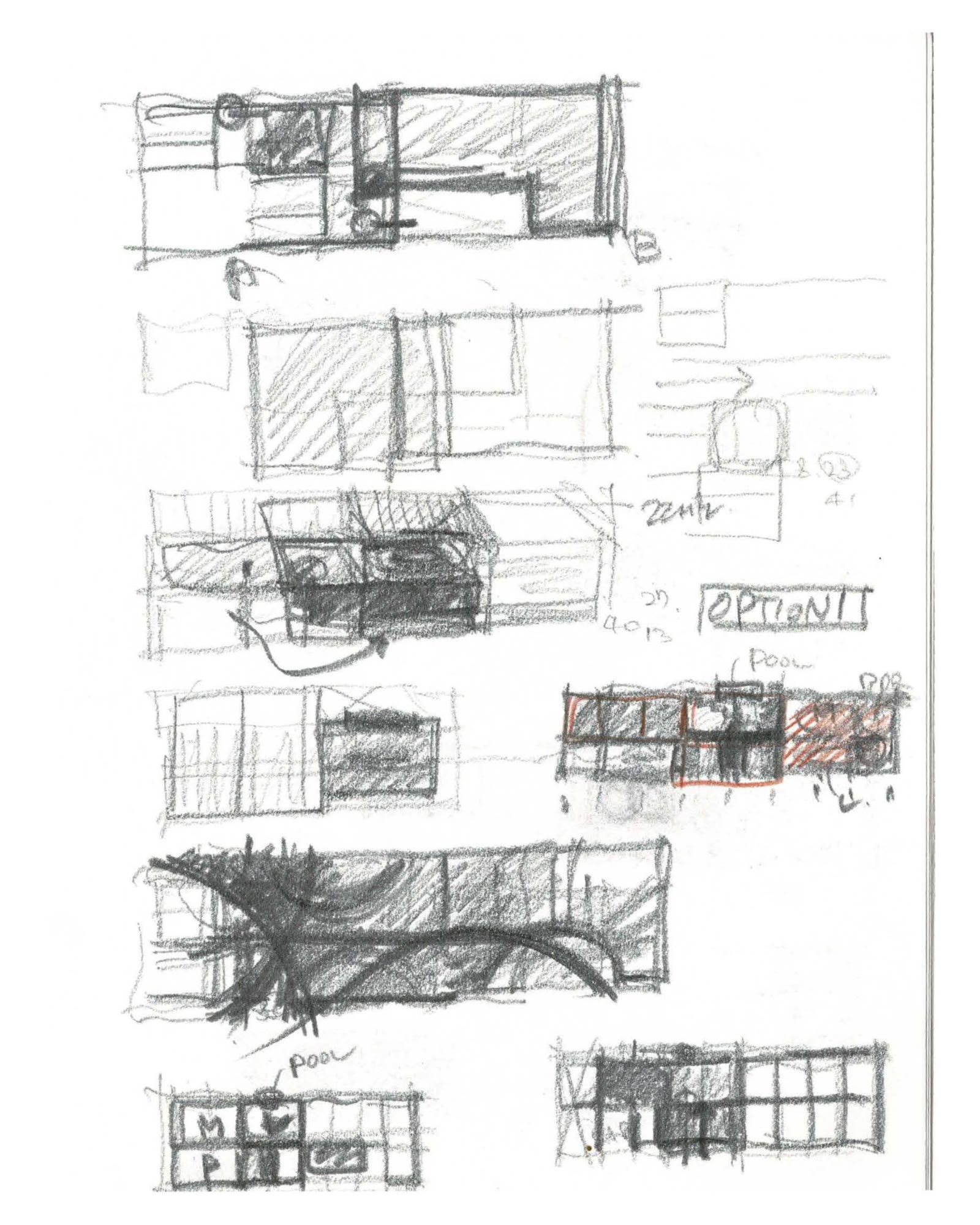

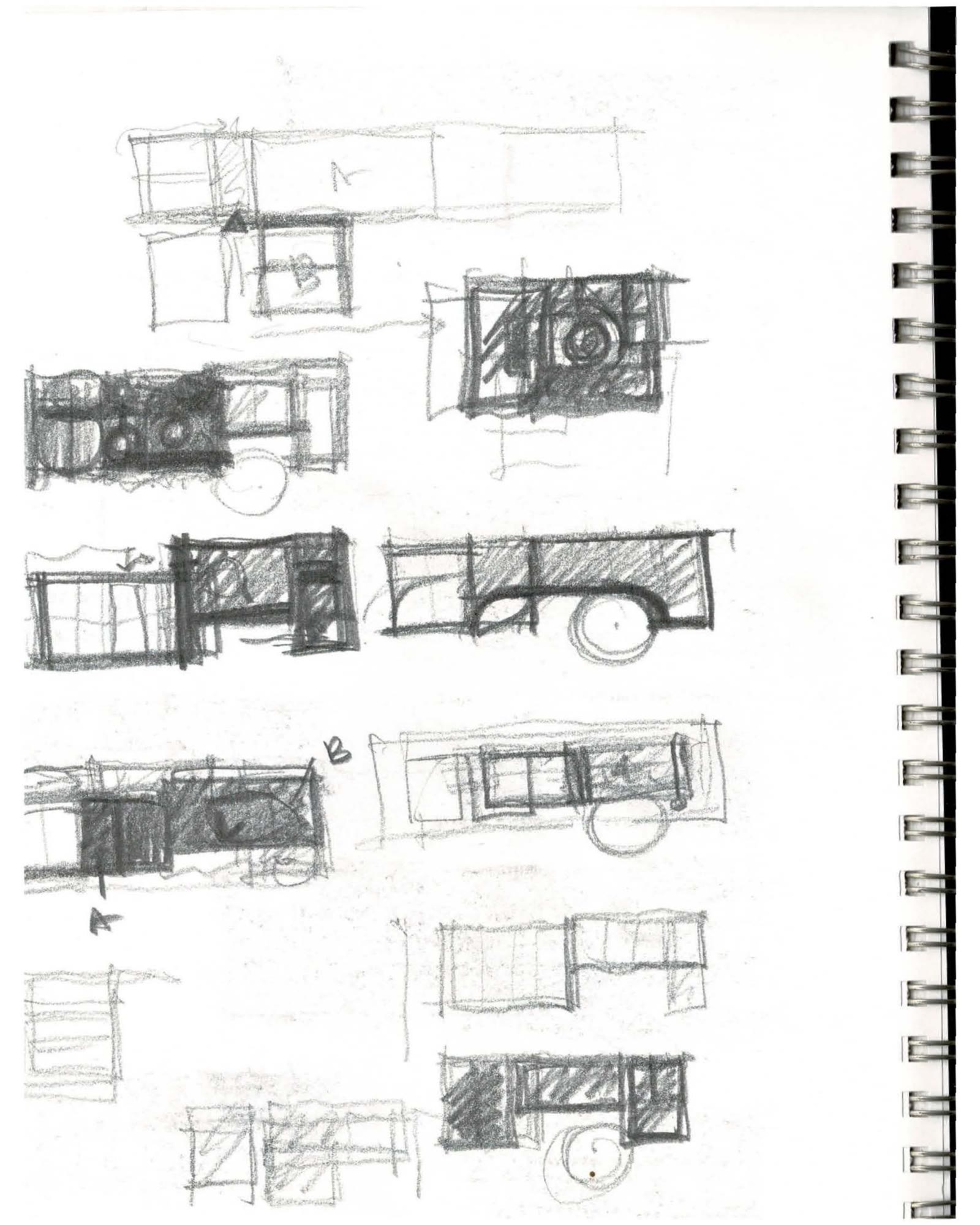

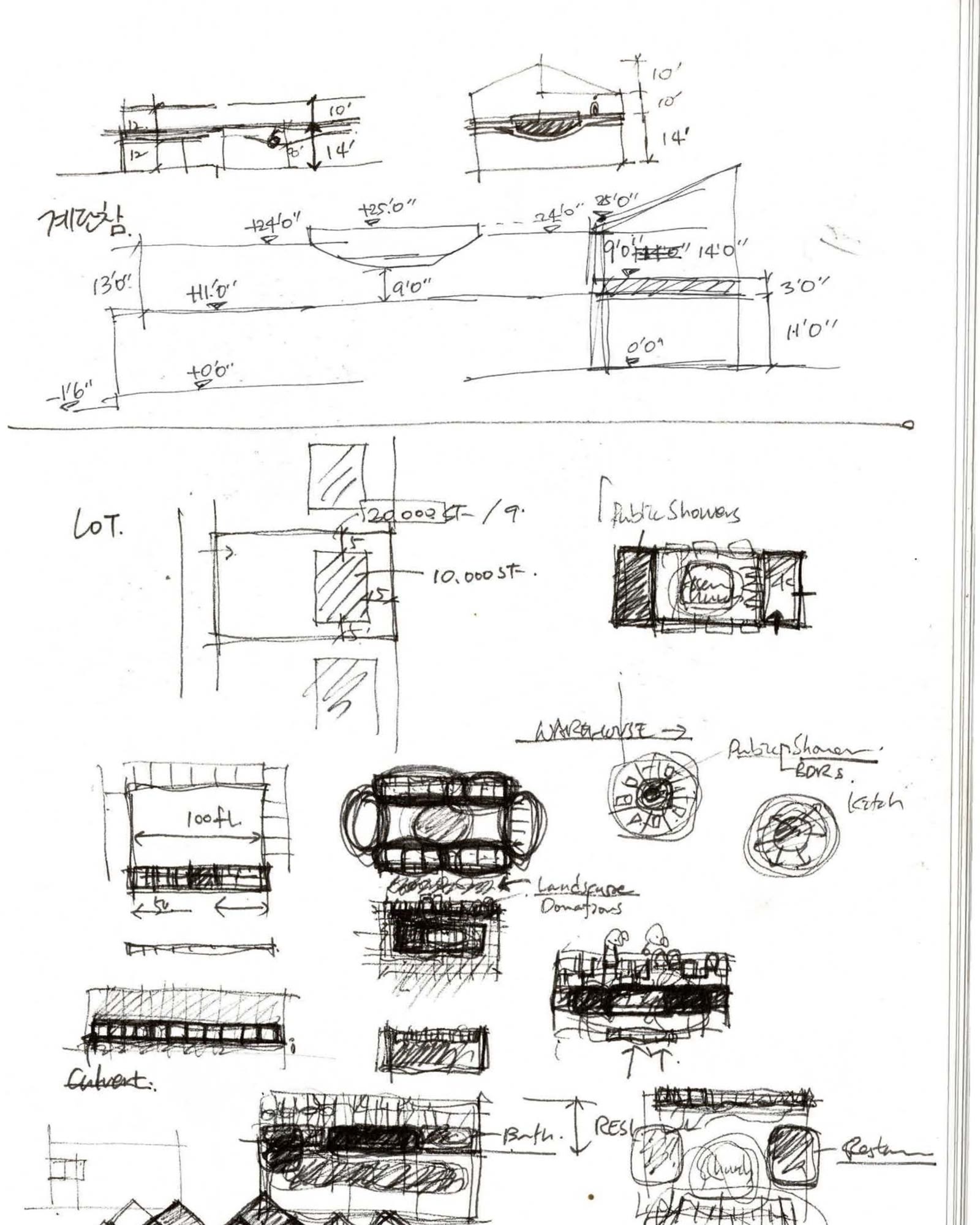

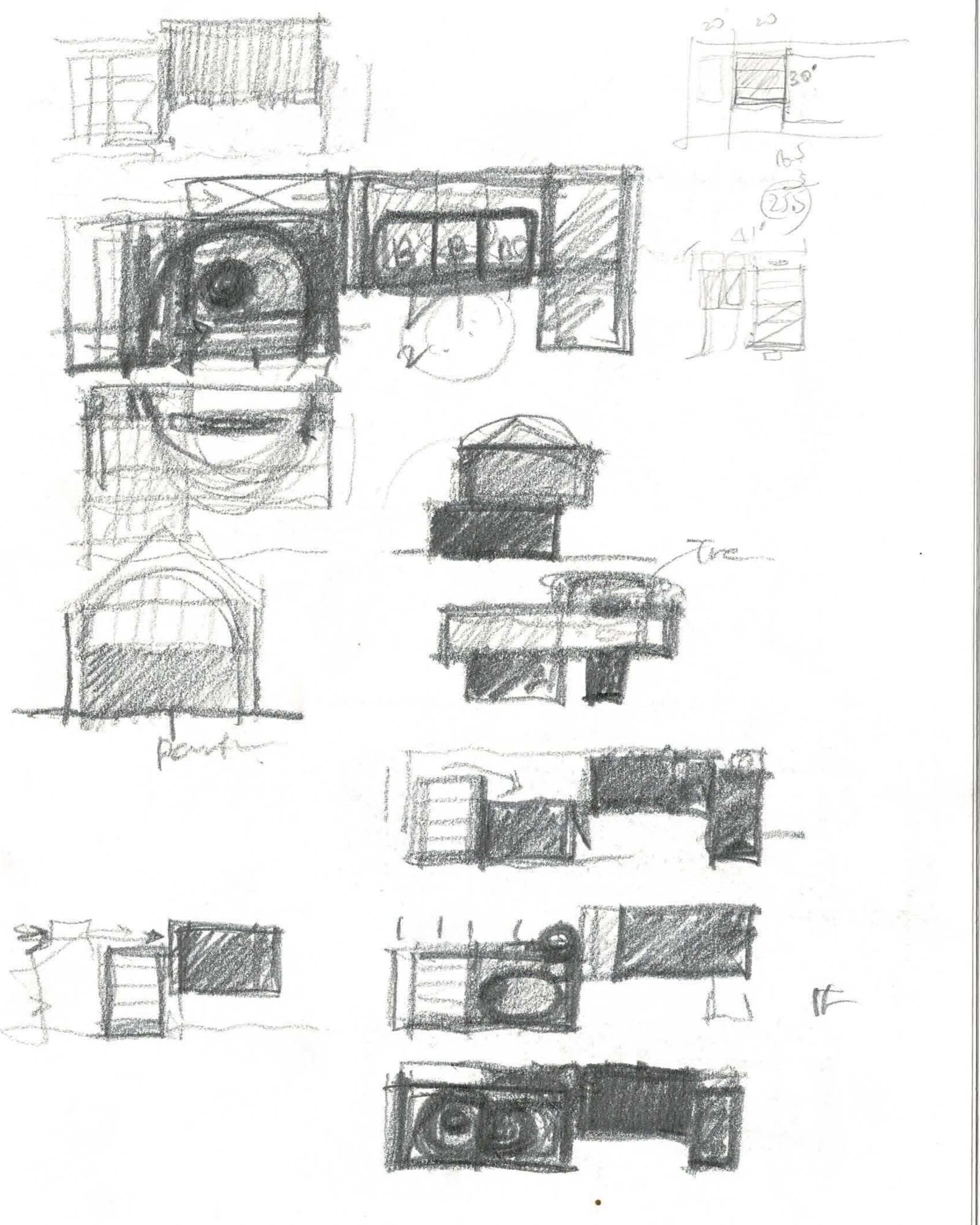

13Por dentro, a la escala en que una casa deja de ser un diagrama: la carpintería dibujada alzado tras alzado.14Los vanos y sus proporciones, probados contra las habitaciones que iluminan.15La última de las láminas de interior, con la geometría circular reapareciendo en la ebanistería.16La escalera, en planta y desplegada. Otra vez un círculo, y la geometría que tuvo que resolverse antes de que alguien cortara un peldaño.
El último cuaderno
Tres páginas, y los trazos más sueltos ya no están. Las habitaciones se nombran y numeran, las secciones llevan cotas, y el frontón por fin se abre en el arco por el que hoy se reconoce la casa.

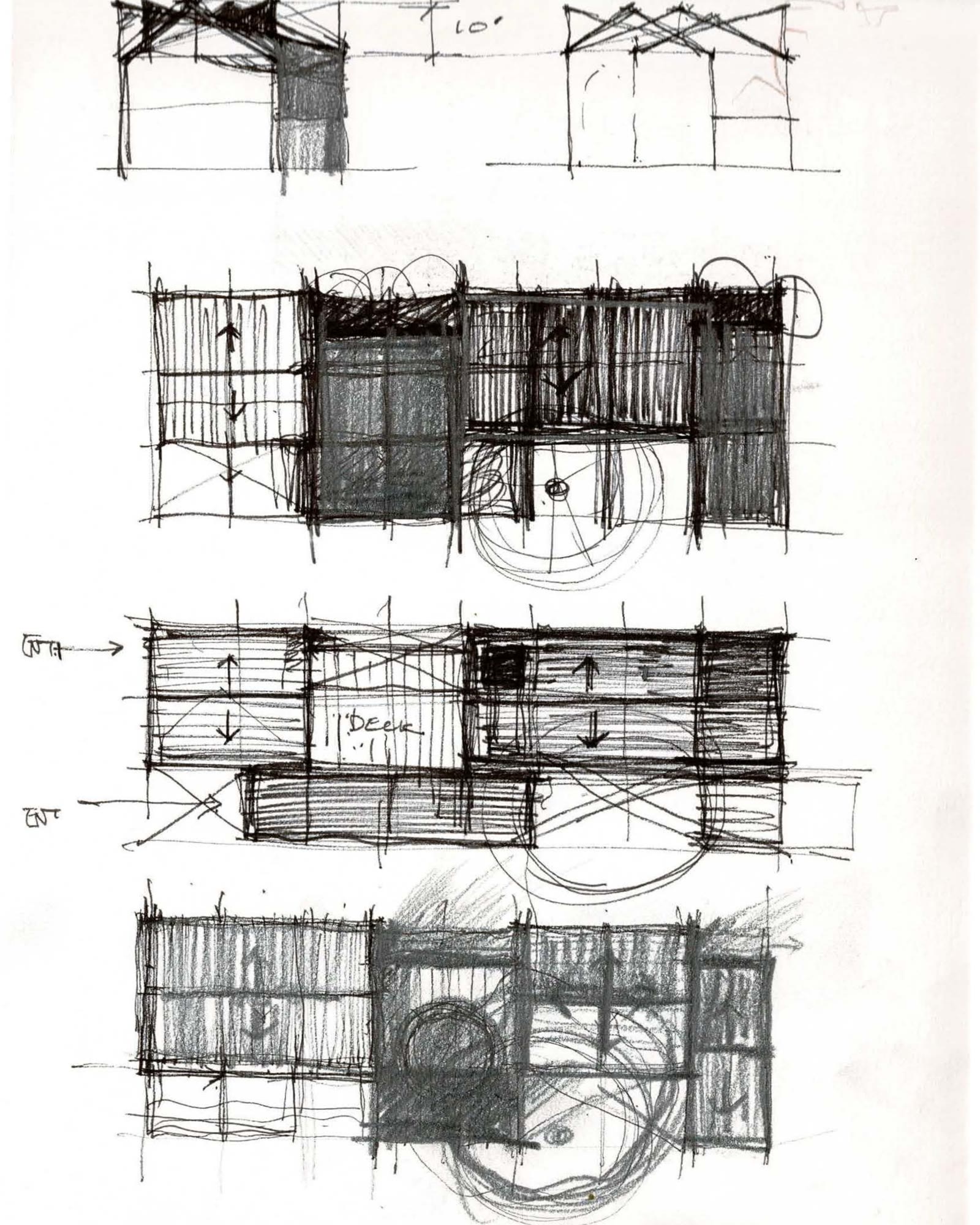

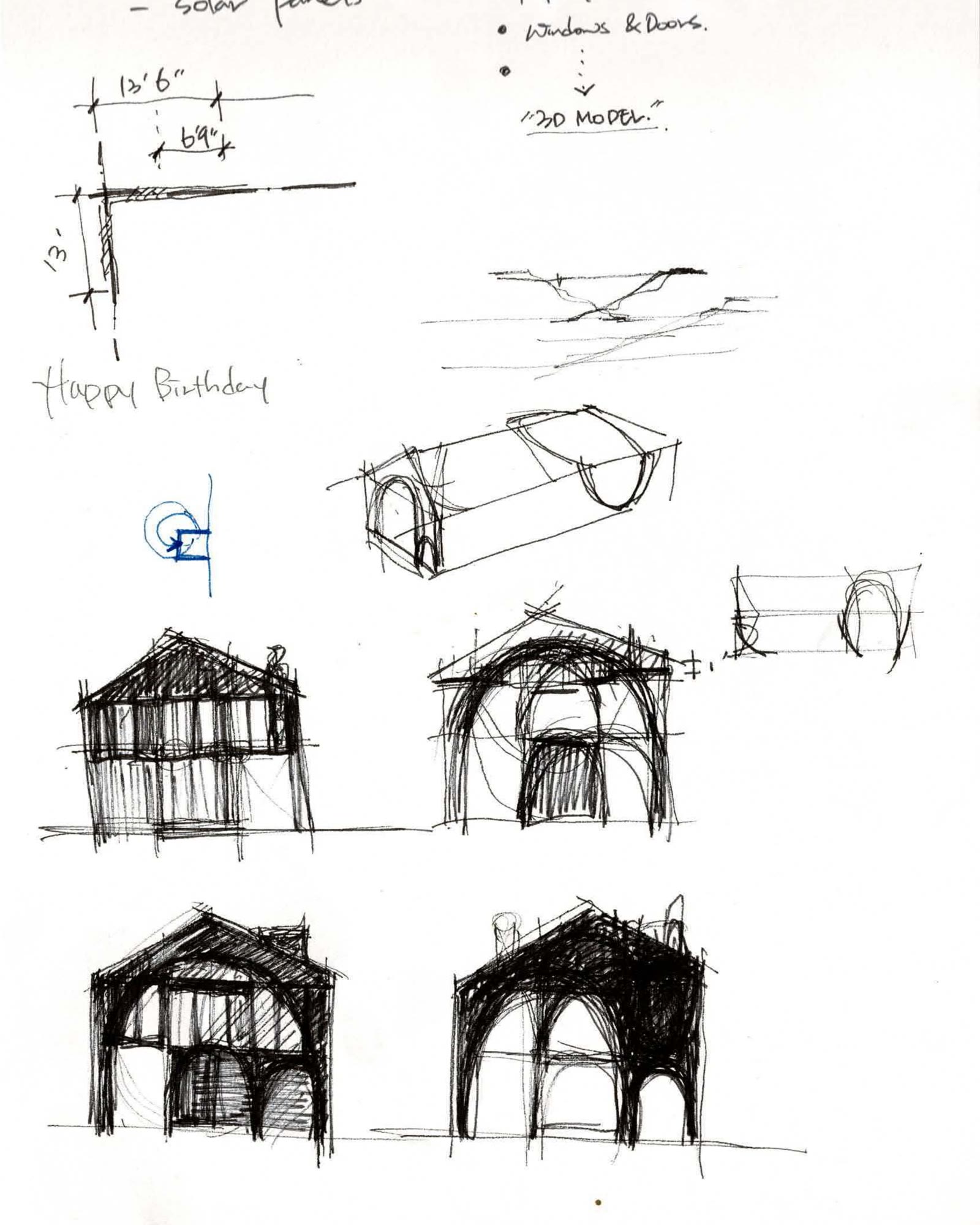

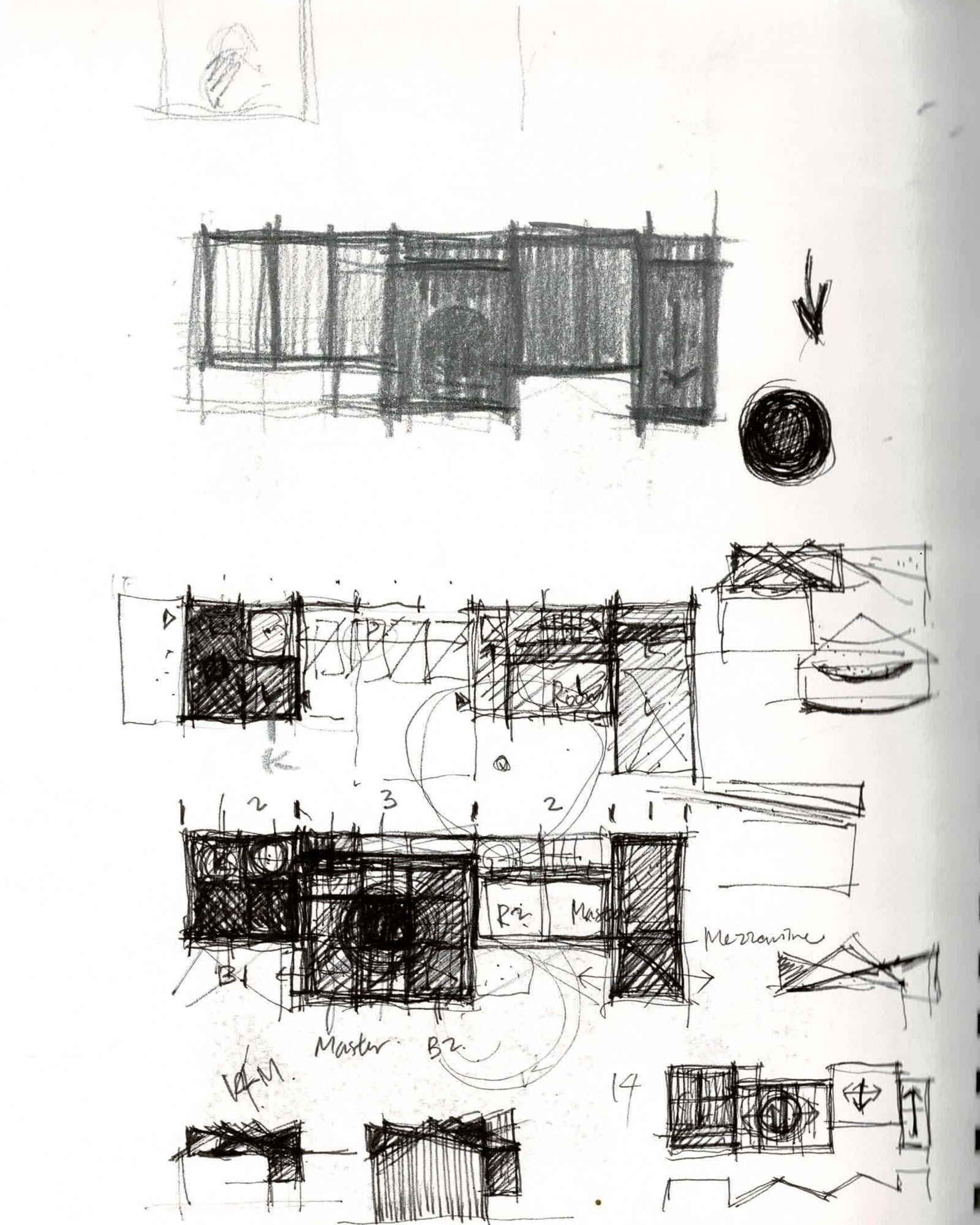

17Llega el programa: habitaciones nombradas y numeradas en planta, un altillo apuntado al fondo, la principal marcada.18La página más densa del conjunto. Secciones apiladas y retrabajadas hasta que los niveles, la terraza y la doble altura encajan entre sí.19Y el frontón abriéndose en arco: cuatro estudios en una hoja, con notas para paneles solares, las líneas de retiro y un modelo 3D por venir.
Los diagramas
Octubre de 2024, según su propio archivo. La casa dibujada cinco veces, cada versión añadiendo exactamente una cosa a la anterior — el árbol, luego la plantación, luego la piscina, luego la terraza. Este es el argumento en su forma más desnuda, y esta es la casa que se construyó.

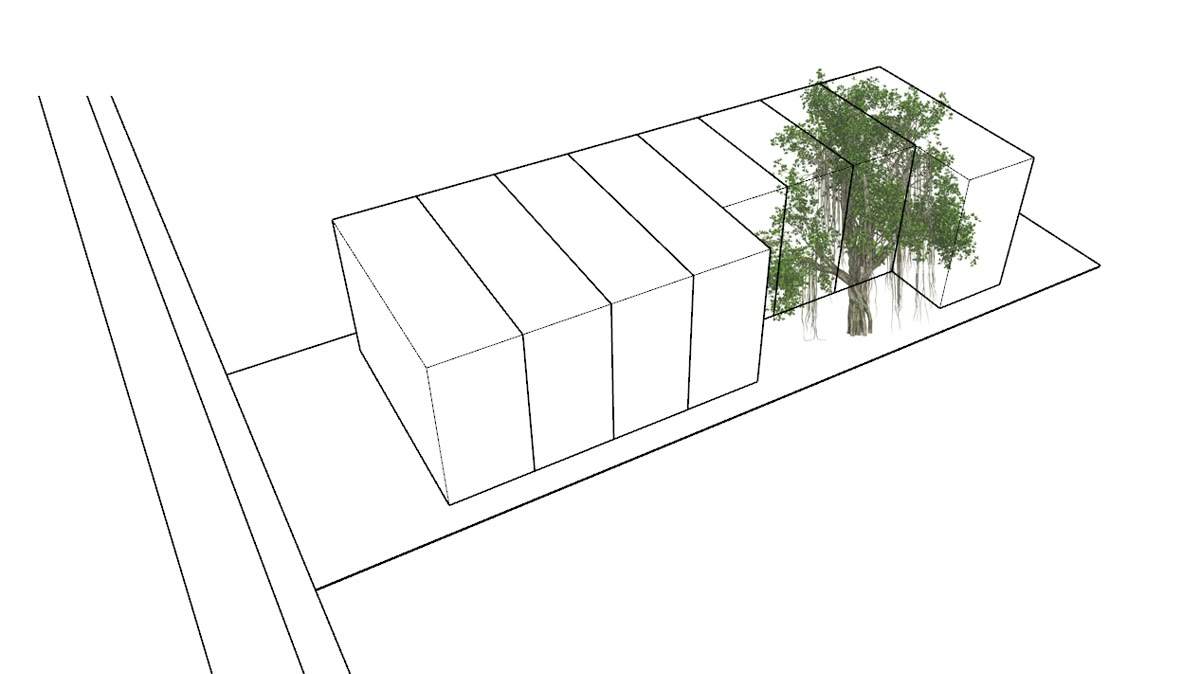

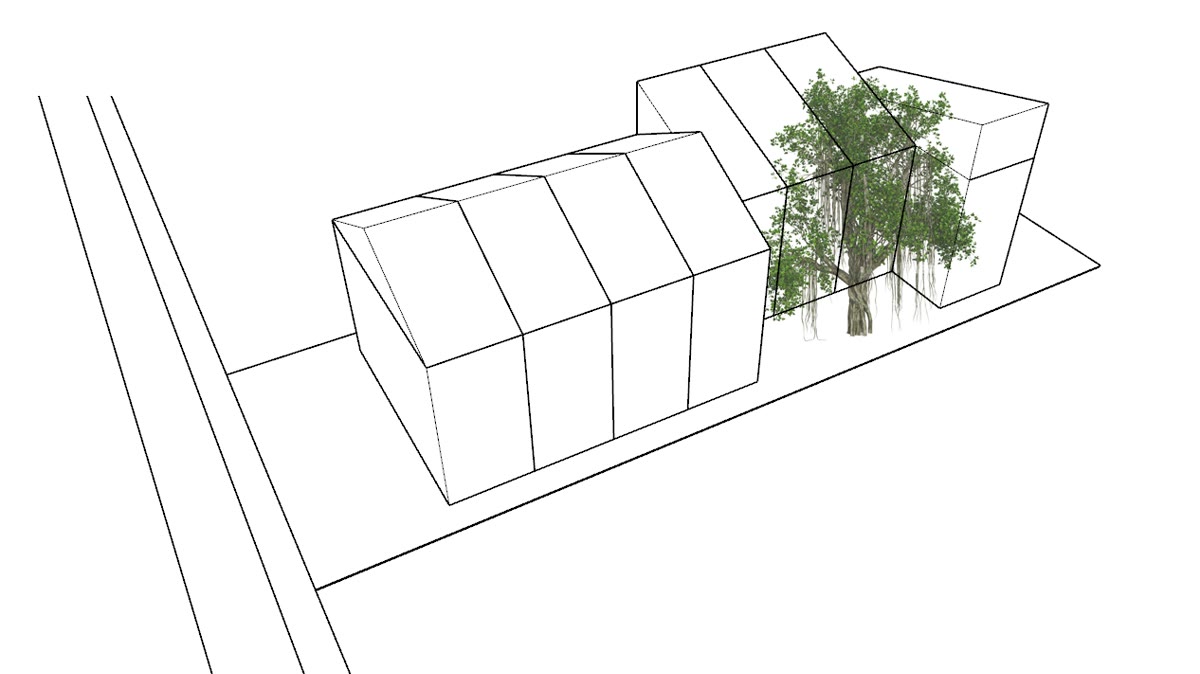

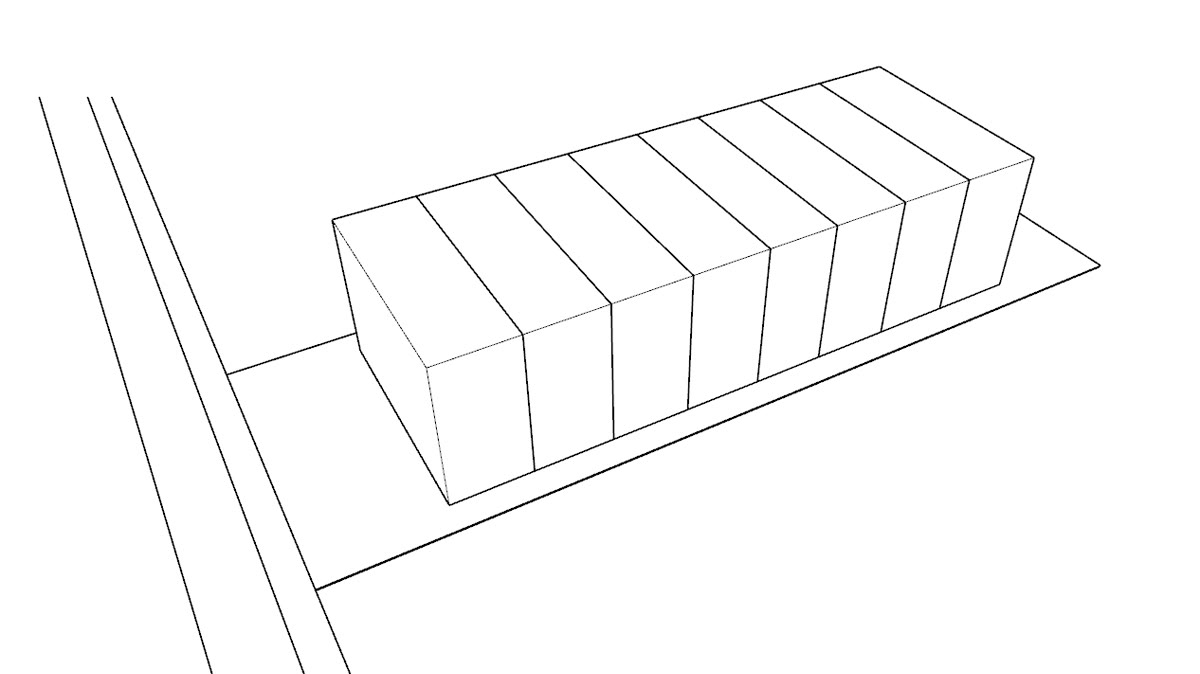

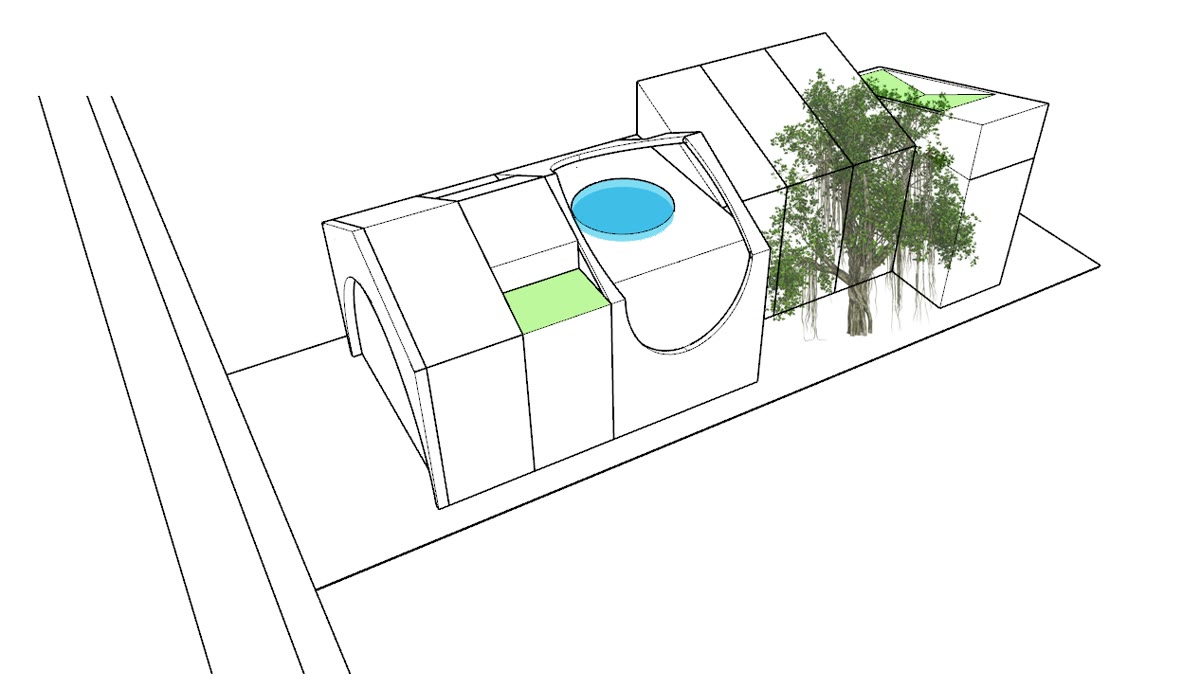

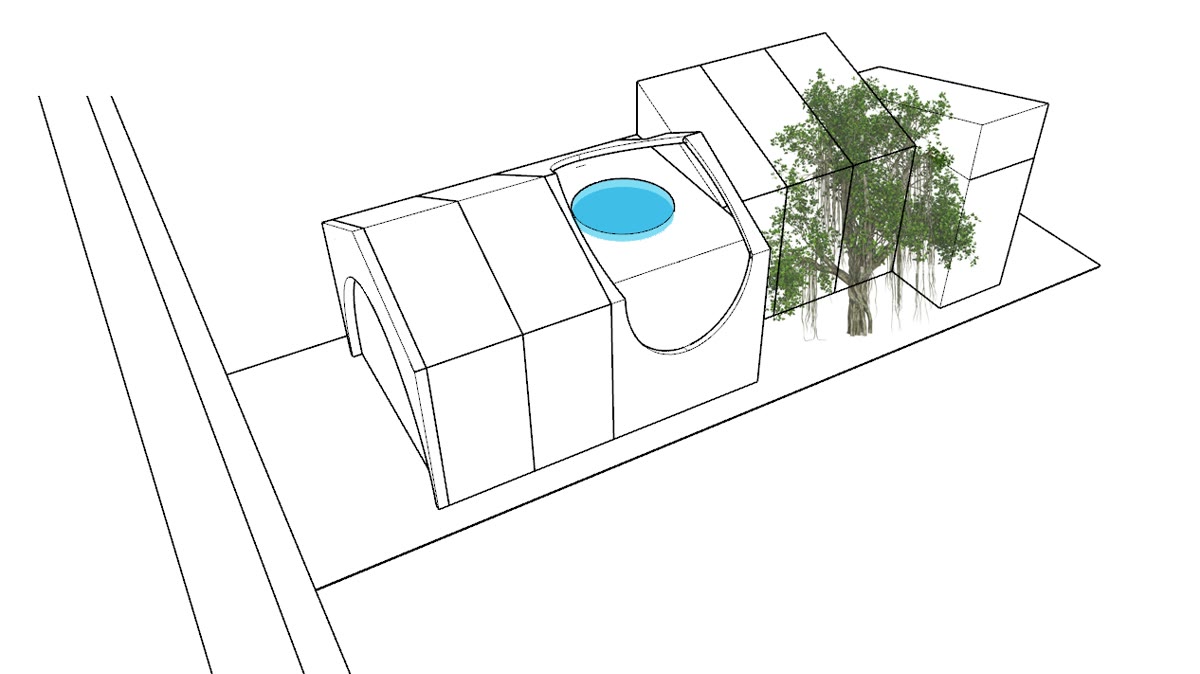

20La casa reducida a un dibujo de líneas: el solar, los vecinos a ambos lados y el volumen escalonado a lo largo. Nada más en la hoja todavía.21Entra el árbol. Una copa al fondo, y el dibujo pasa a tener algo que sortear.22Después el resto de la vegetación, engrosándose contra el lindero que la casa no toca.23Llega la piscina, y es el primer color en cualquiera de estas láminas — un disco azul recortado en la cubierta.24Y la última capa: el verde de la terraza puesto junto al agua. Cinco dibujos, cada uno añadiendo una decisión al anterior.
La maqueta
Impresa y puesta sobre una base con los vecinos figurados alrededor, después girada, y por último sacada y sostenida contra la calle real.

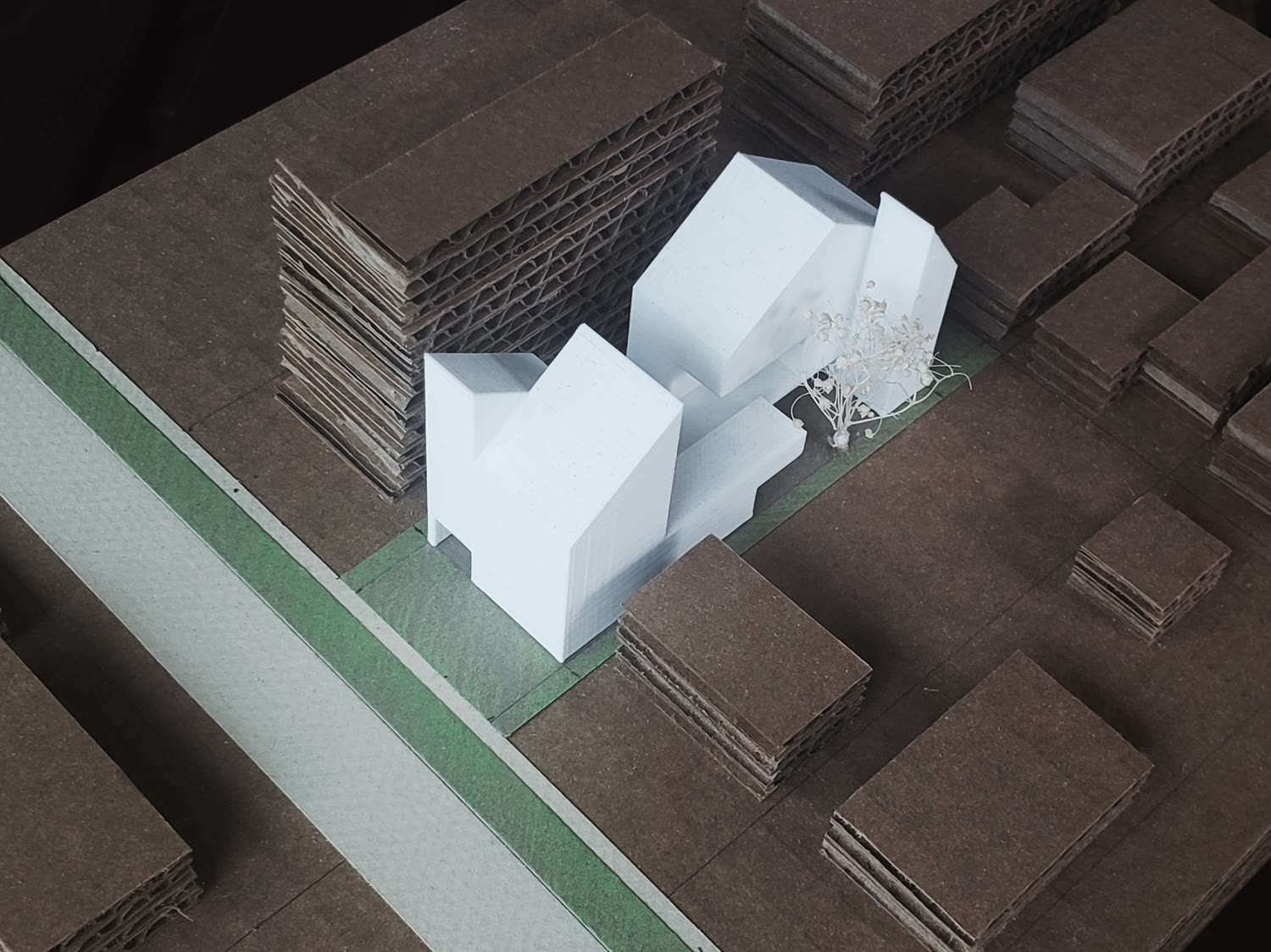

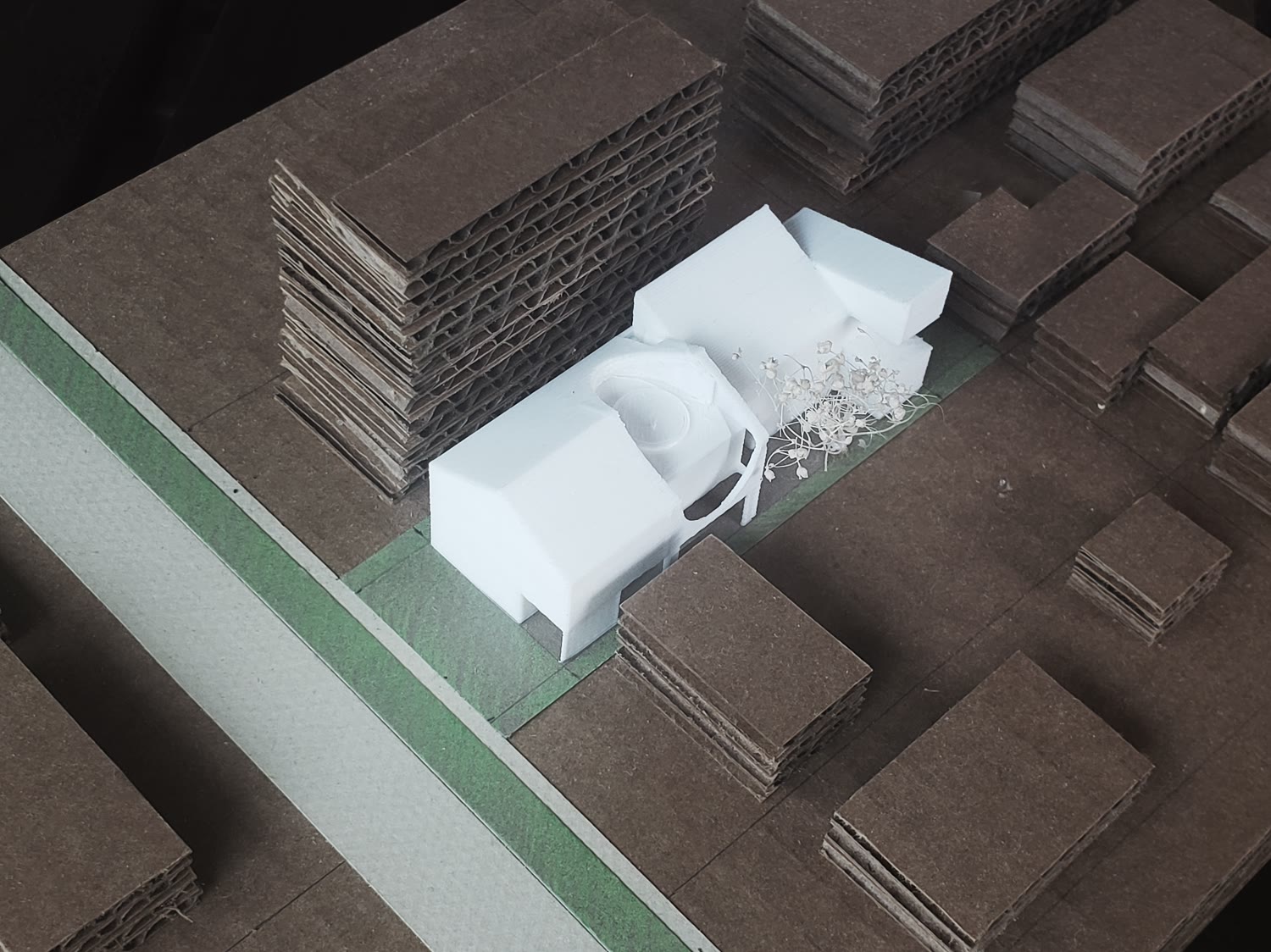

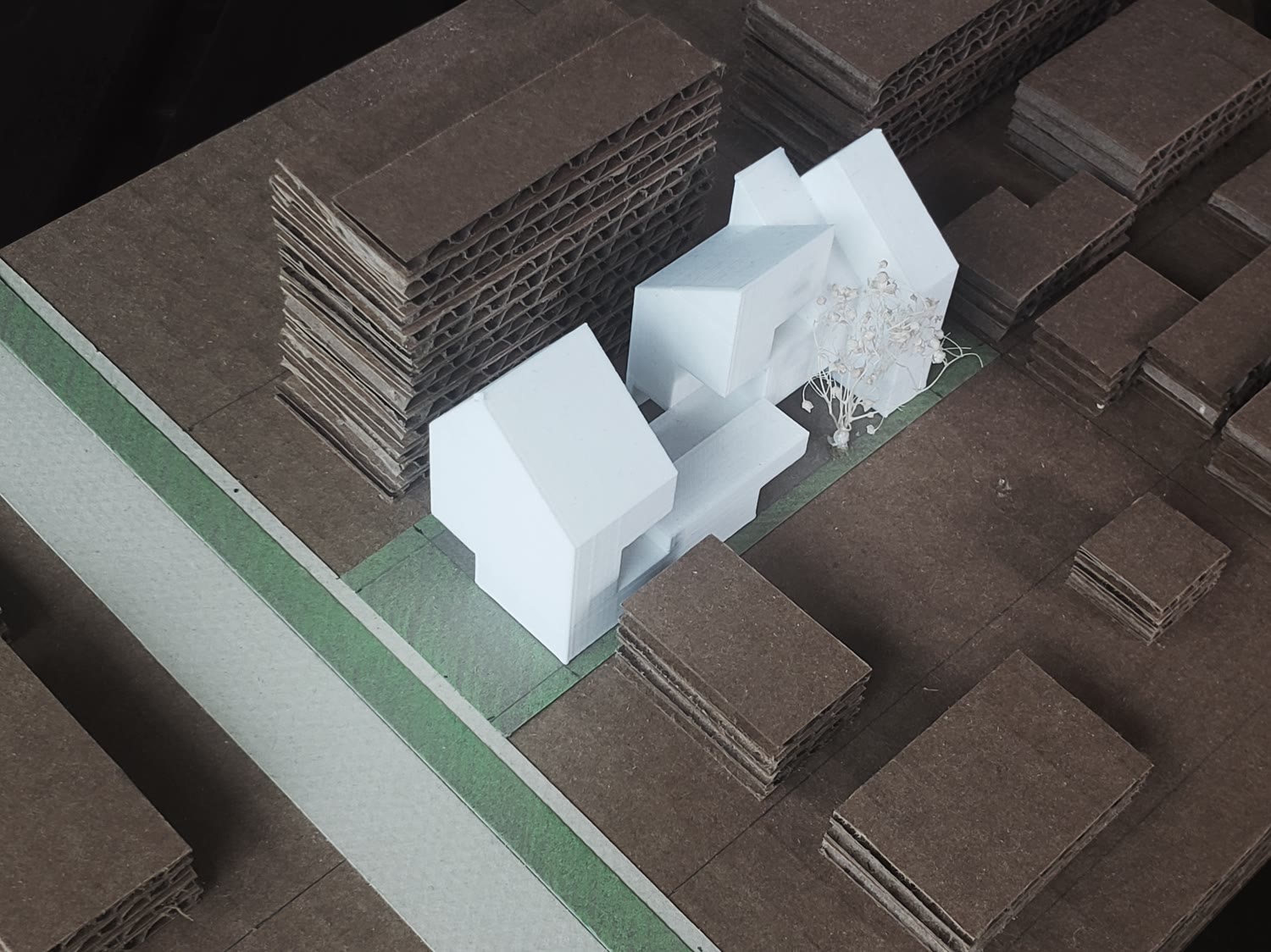

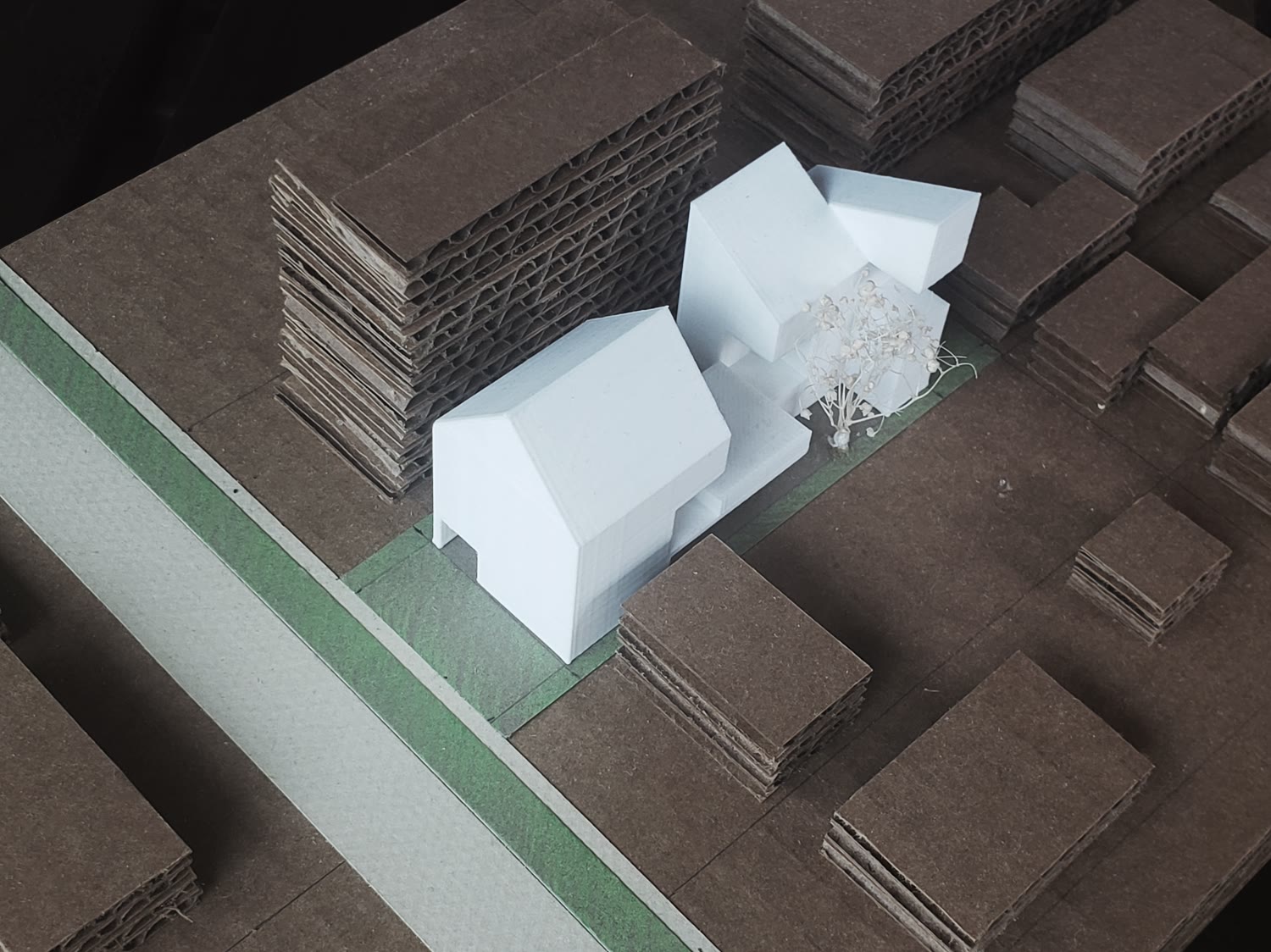

25Impreso, y colocado sobre una base con los vecinos figurados alrededor. La cubierta plegada se lee de un vistazo como ningún dibujo suyo consigue.26Girado. Los volúmenes escalonados y el corte central, desde el lado que ve la calle.27Girado otra vez, hacia el fondo. La masa se abre donde está el jardín.28Y sostenido contra el propio terreno — la maqueta delante, la manzana real detrás, probando si pertenece a la calle para la que se dibujó.
Y entonces se construyó
Junio de 2026. La misma casa, fotografiada. Léanse contra los diagramas de dos capítulos atrás — el disco azul, la terraza verde, el árbol que se quedó — y son el mismo dibujo.

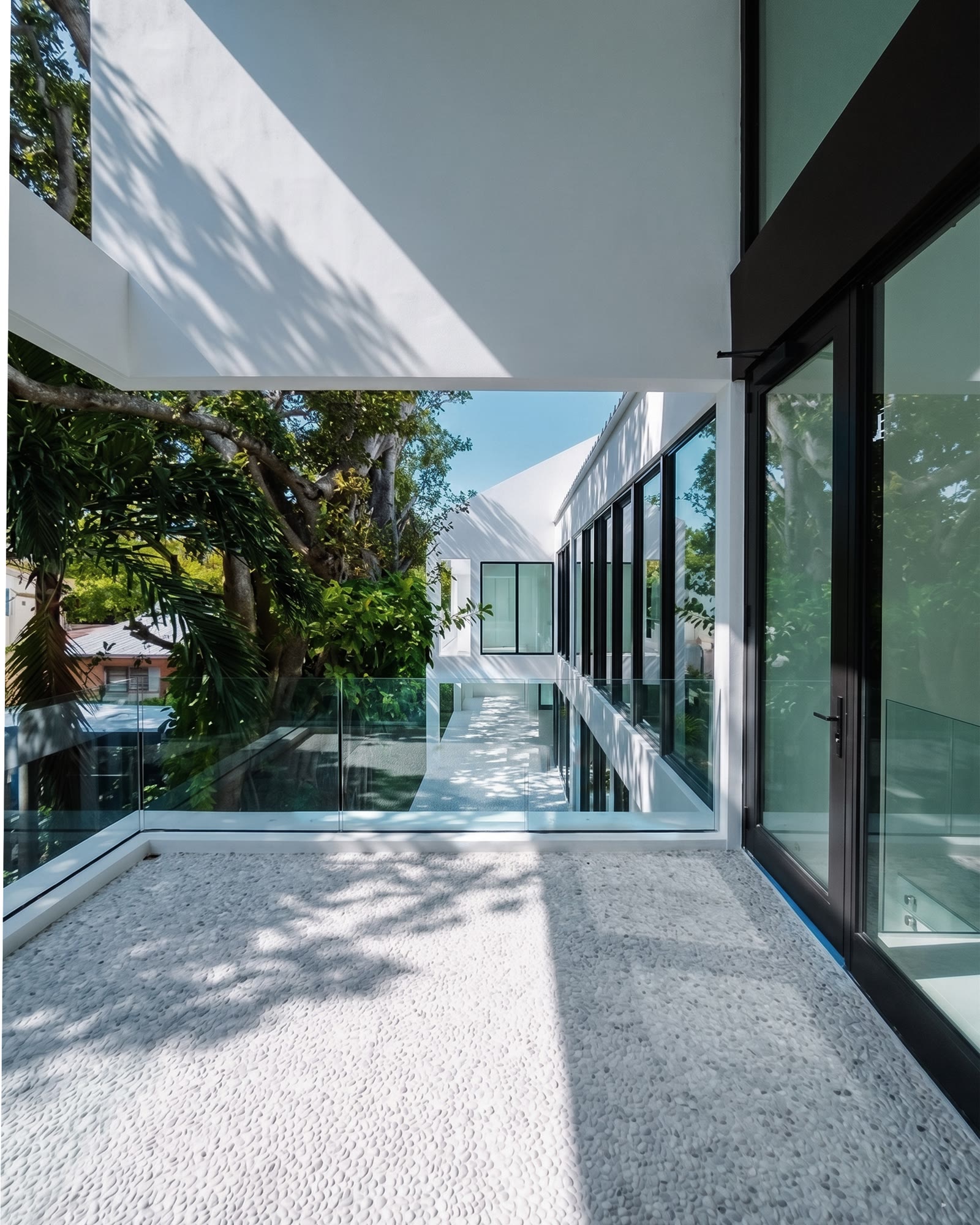

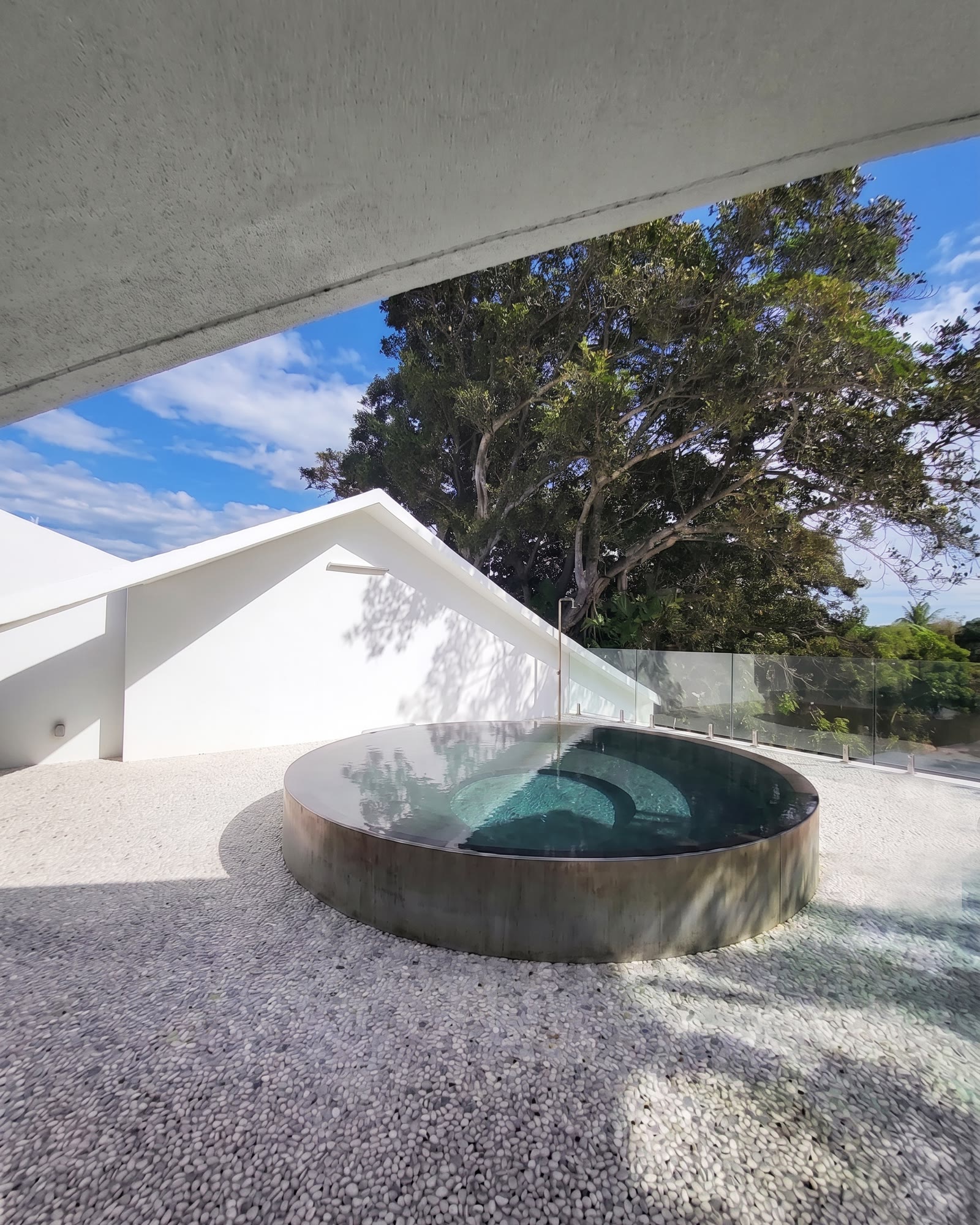

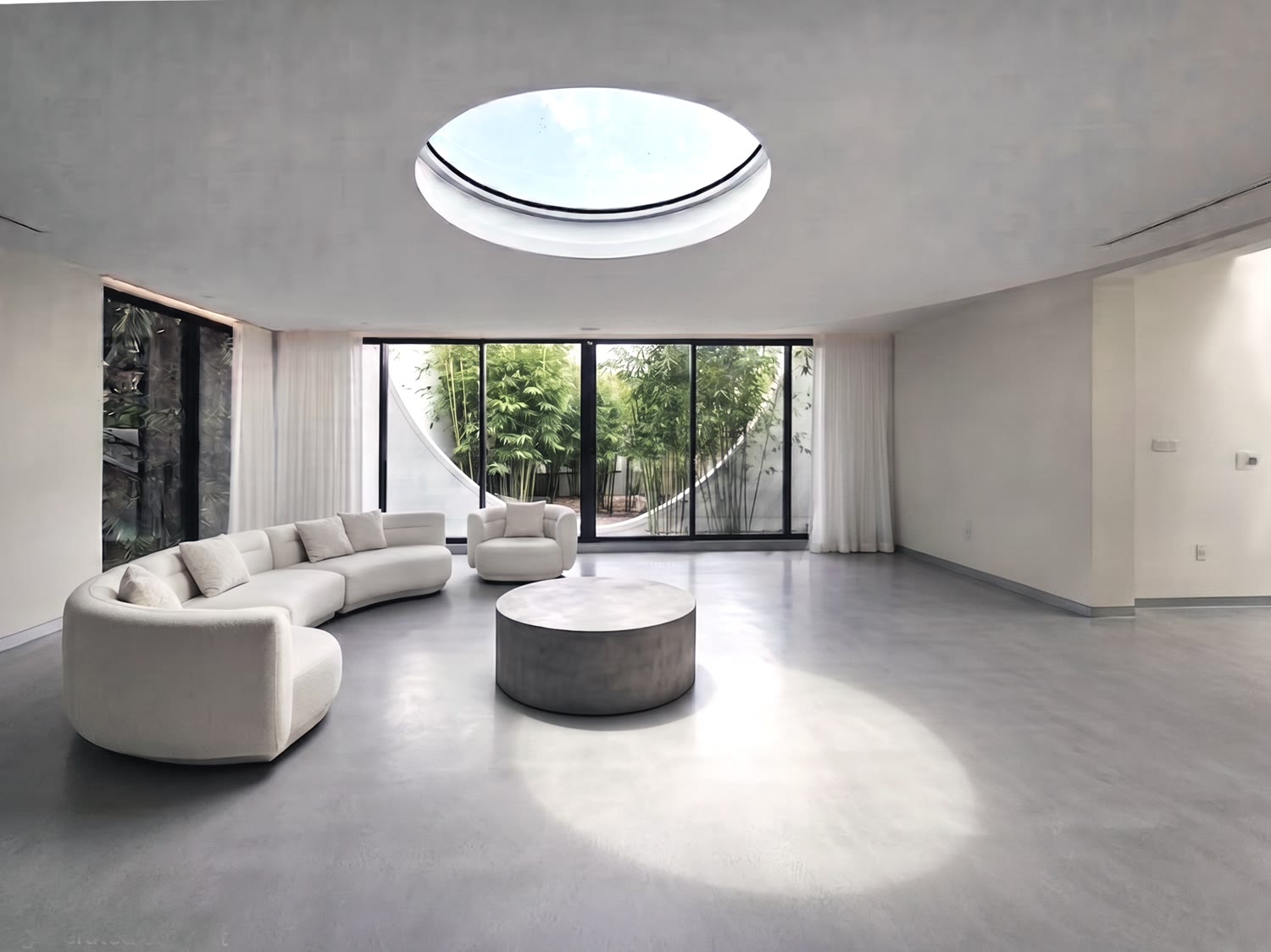

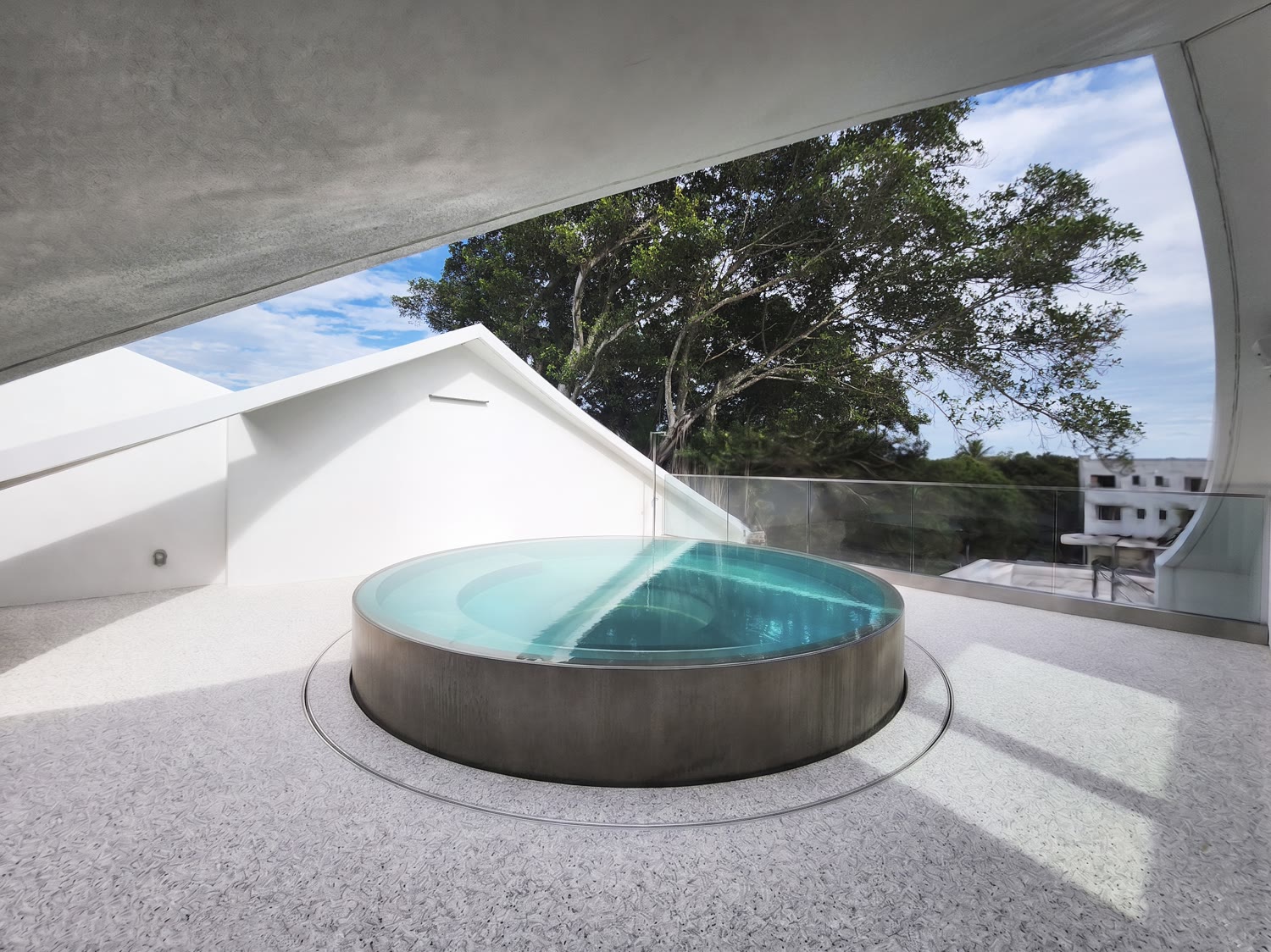

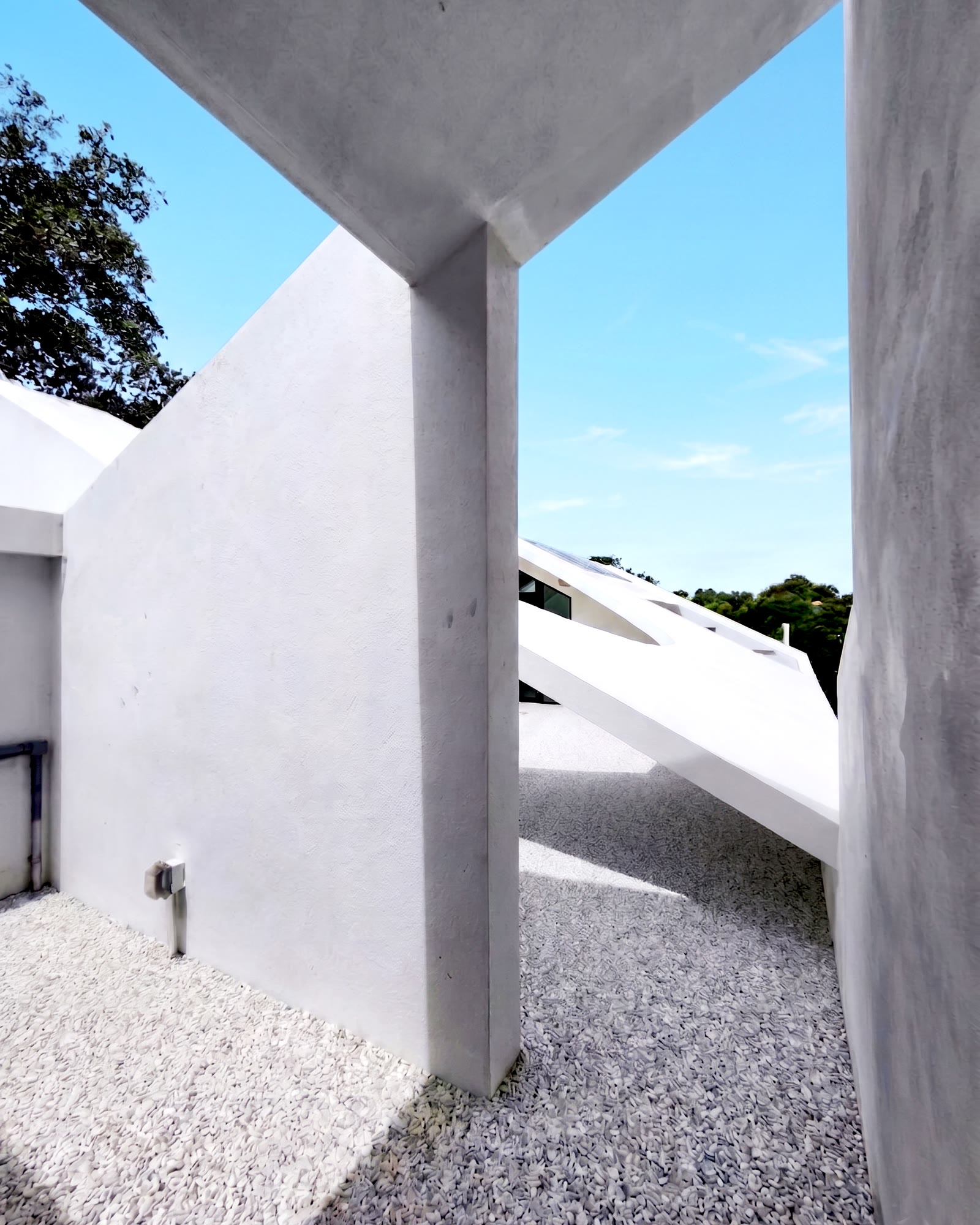

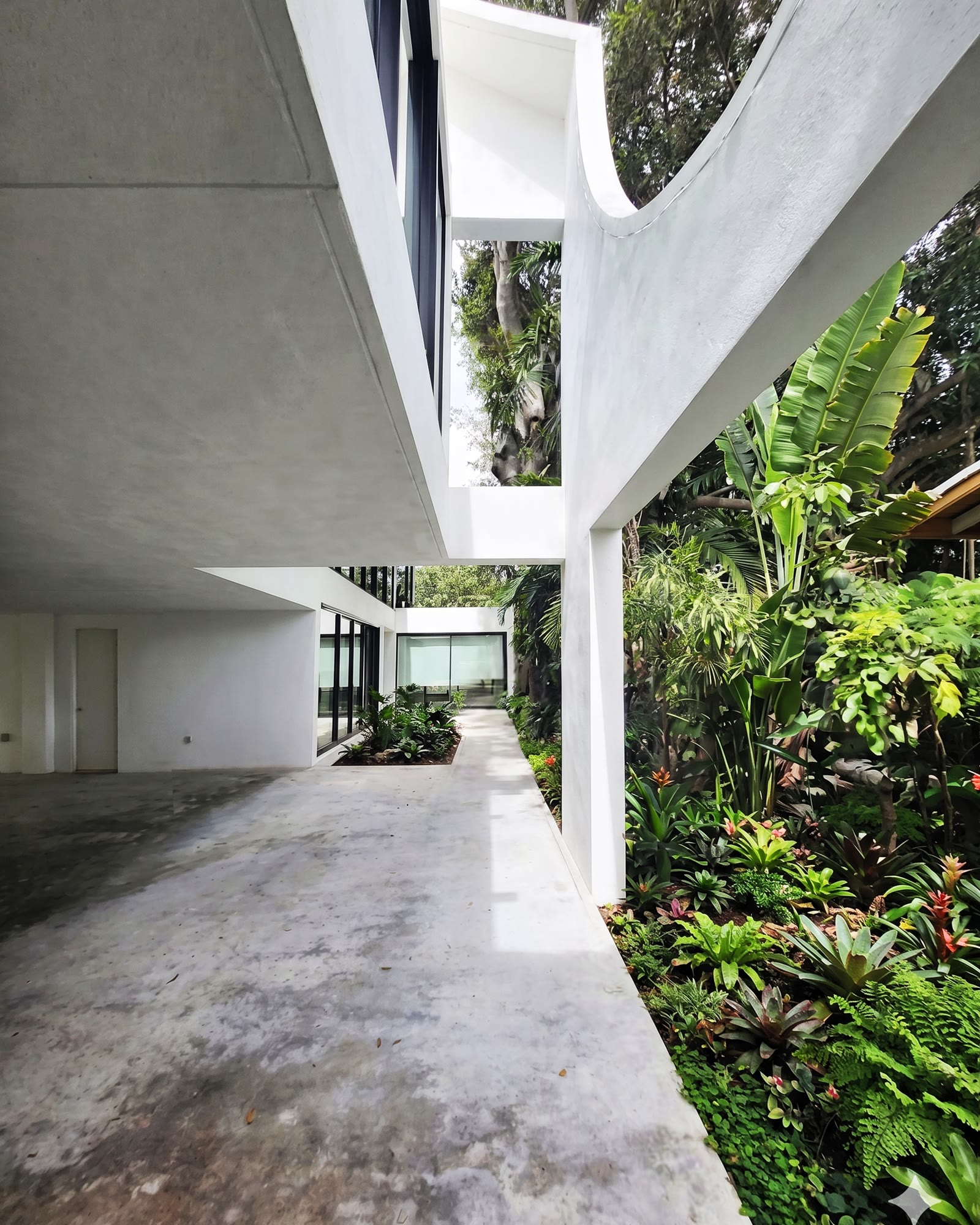

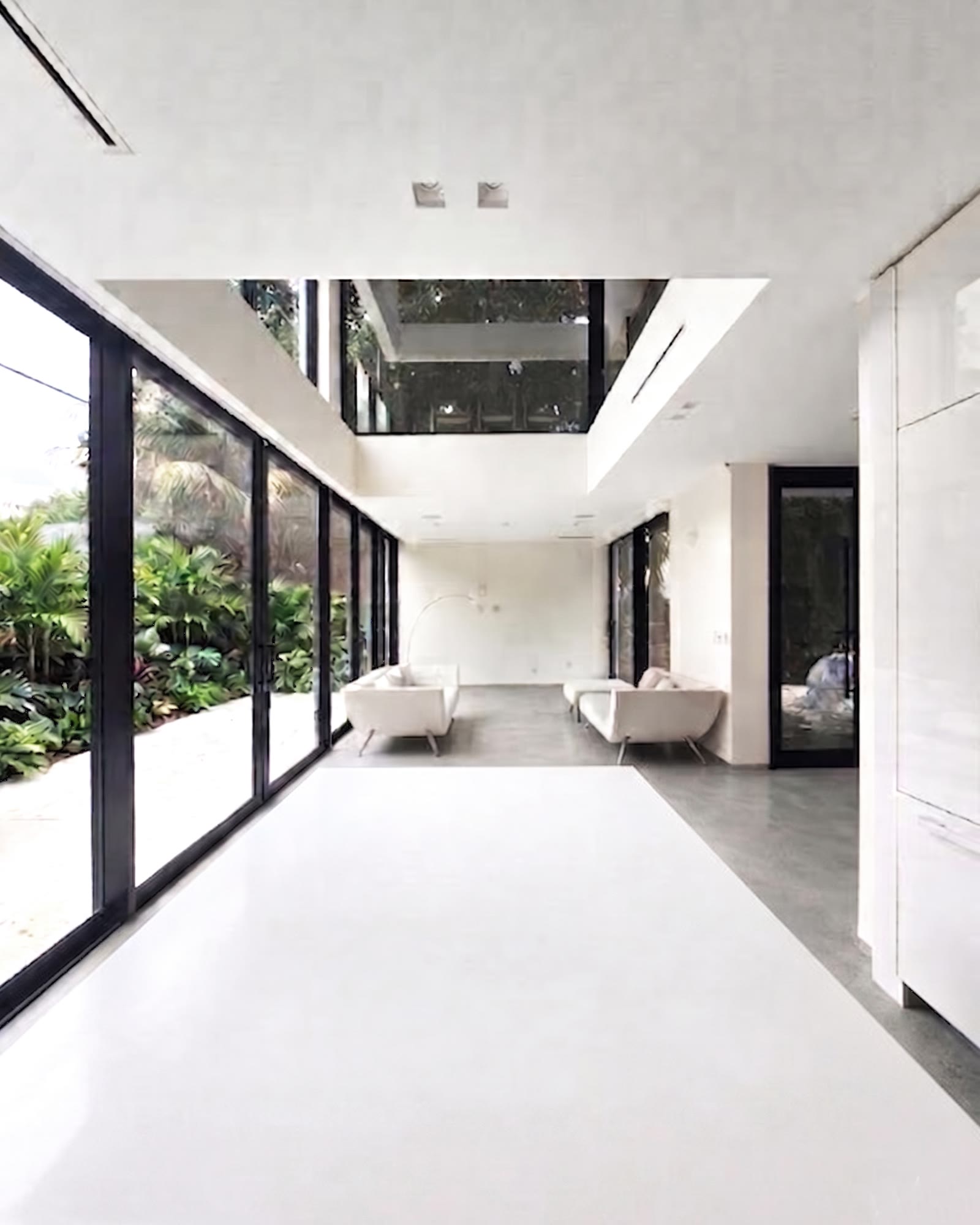

29Los planos plegados, en pie. El mismo perfil que las páginas a lápiz rondaban, ahora en blanco contra el cielo.30El disco azul del cuarto diagrama, construido: la piscina embutida en la cubierta con el sofito curvo cerrándose sobre ella.31Más abierto, y el verde de terraza del quinto diagrama también está ahí — puesto junto al agua exactamente donde lo situaba el dibujo.32El paseo cubierto por el costado, la vegetación pegada al vidrio, el lindero que los diagramas seguían engrosando.33Por dentro. Un tragaluz redondo sobre la sala, y el círculo que recorría cada página del cuaderno llegando por encima.34Y todo su largo, mirando afuera. Fotografías de SOOP.35Y la respuesta construida. El paseo cubierto de la planta alta, epóxico bajo los pies y vidrio sin marco en el borde, mirando a lo largo de la casa hacia la copa que los dibujos seguían llamando el árbol. Fotografía de SOOP.
Antes de que hubiera estudio
Junio de 2019, y otra casa. Una presentación de concepto de ciento una páginas, hecha bajo su propio nombre — SOOP no existiría hasta un año después. Nada de lo que sigue se construyó. Está aquí porque la casa de arriba se fue afirmando contra ello, y porque las preguntas ya son las correctas: qué le toca al árbol, adónde va el agua, cuánta calle devuelve el edificio.

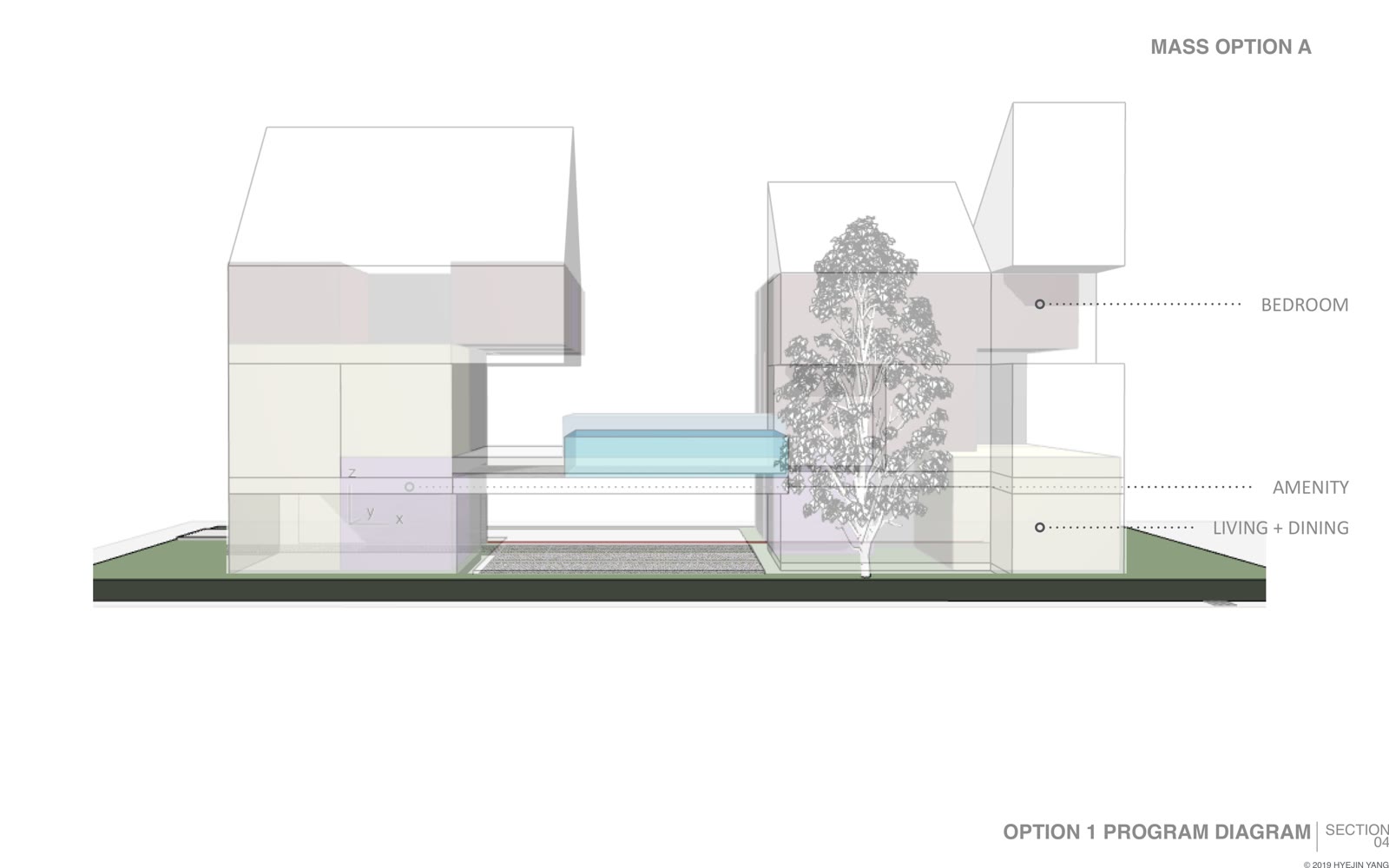

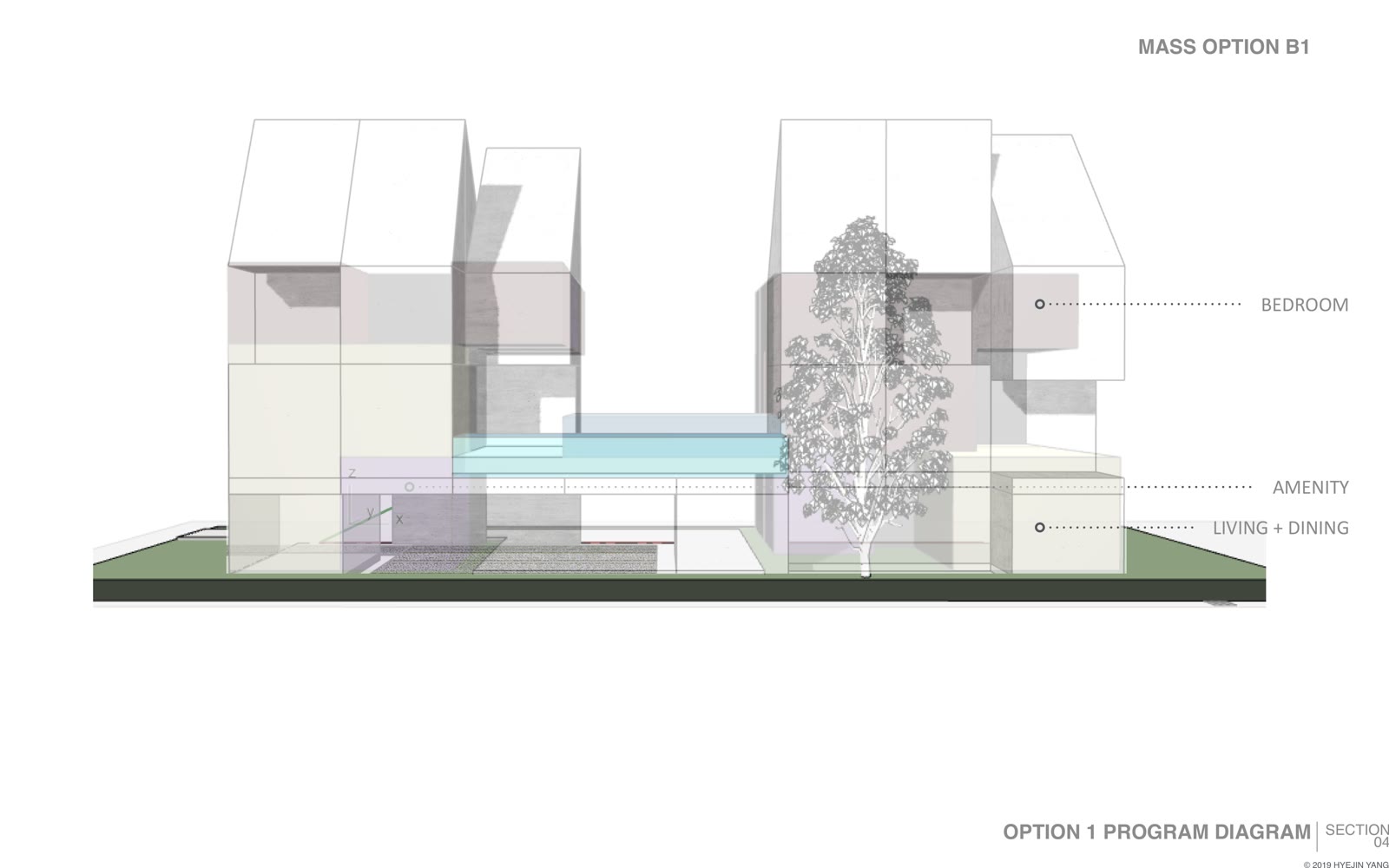

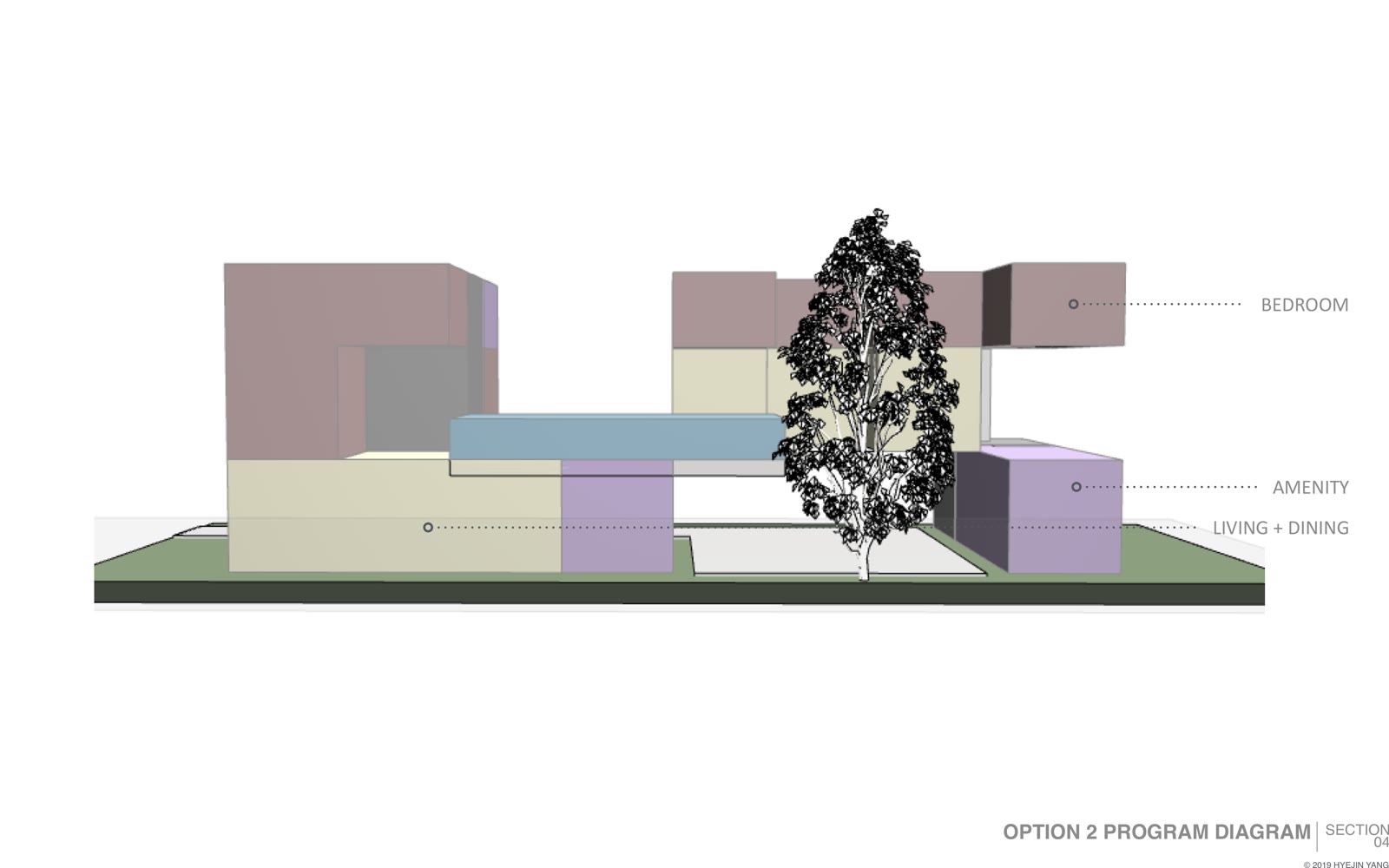

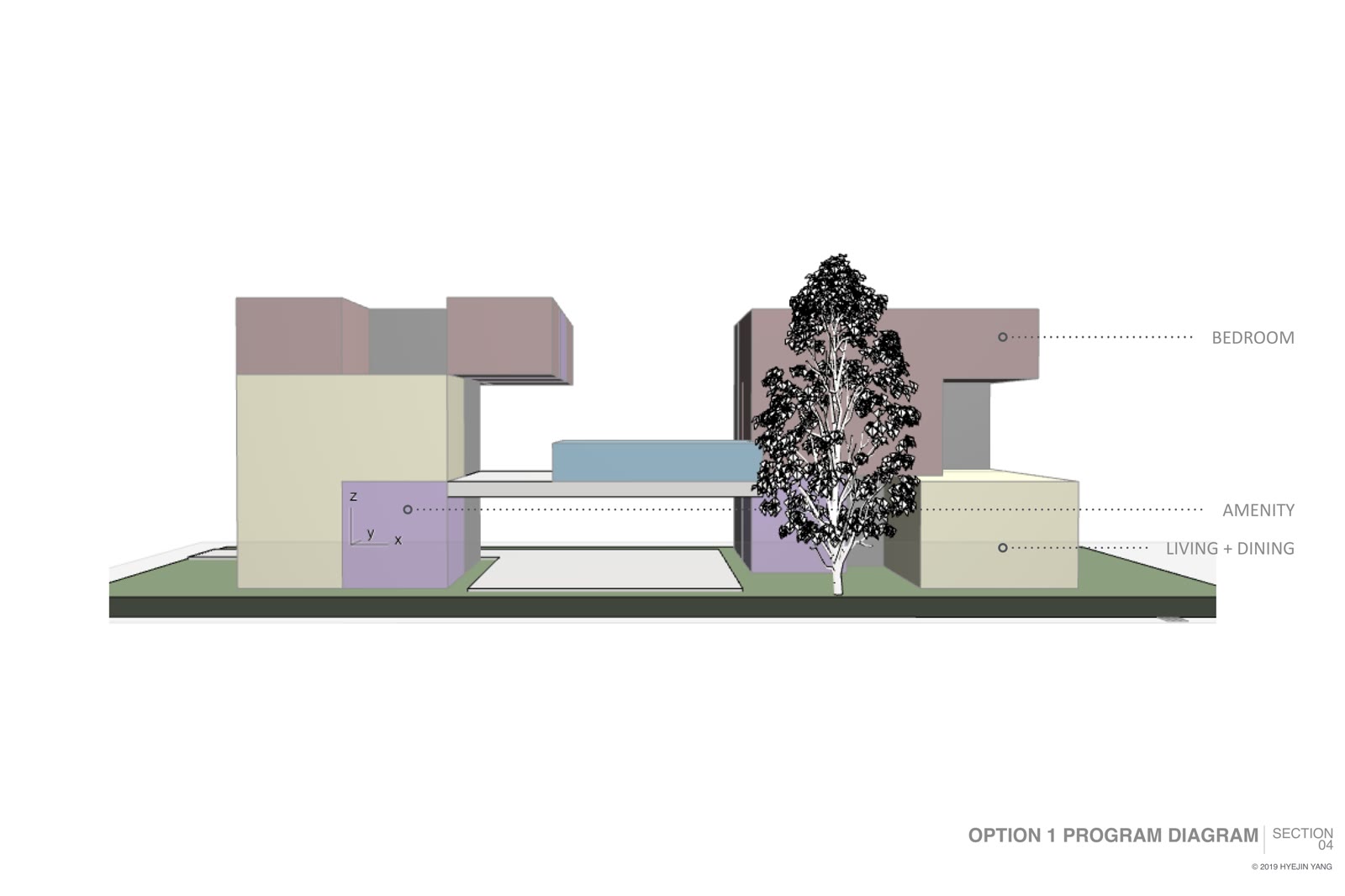

36El programa antes que la forma. La sección coloreada por uso — estar y comedor abajo, servicios en medio, dormitorios arriba — con el árbol dibujado a su tamaño real y la casa dispuesta a su alrededor.37El programa trasladado a la Opción A: dormir arriba, amenidades en el medio, sala y comedor a nivel de suelo.38Las mismas tres franjas contra la Opción B. El orden se mantiene aunque la cubierta cambie.39El programa de la Opción 2, dibujado en color macizo y no en contorno: las mismas franjas, redistribuidas, con el árbol en medio.
Tres formas, y ninguna es esta

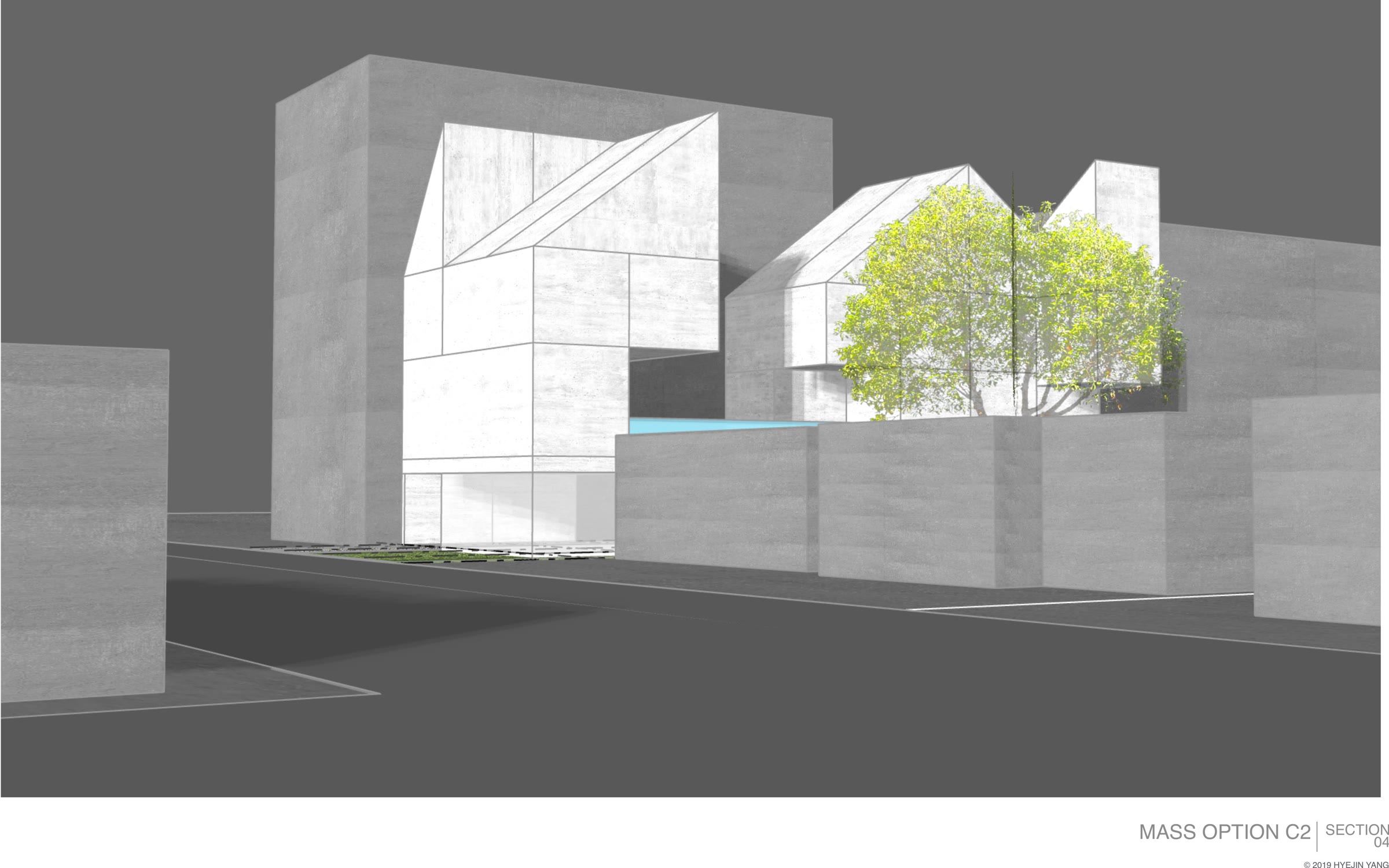

Opciones A, B y C, dibujadas contra el mismo solar y el mismo árbol. Todas pliegan; la casa que se construyó curva. Todas guardan el agua en un rectángulo; la casa que se construyó recortó un círculo.

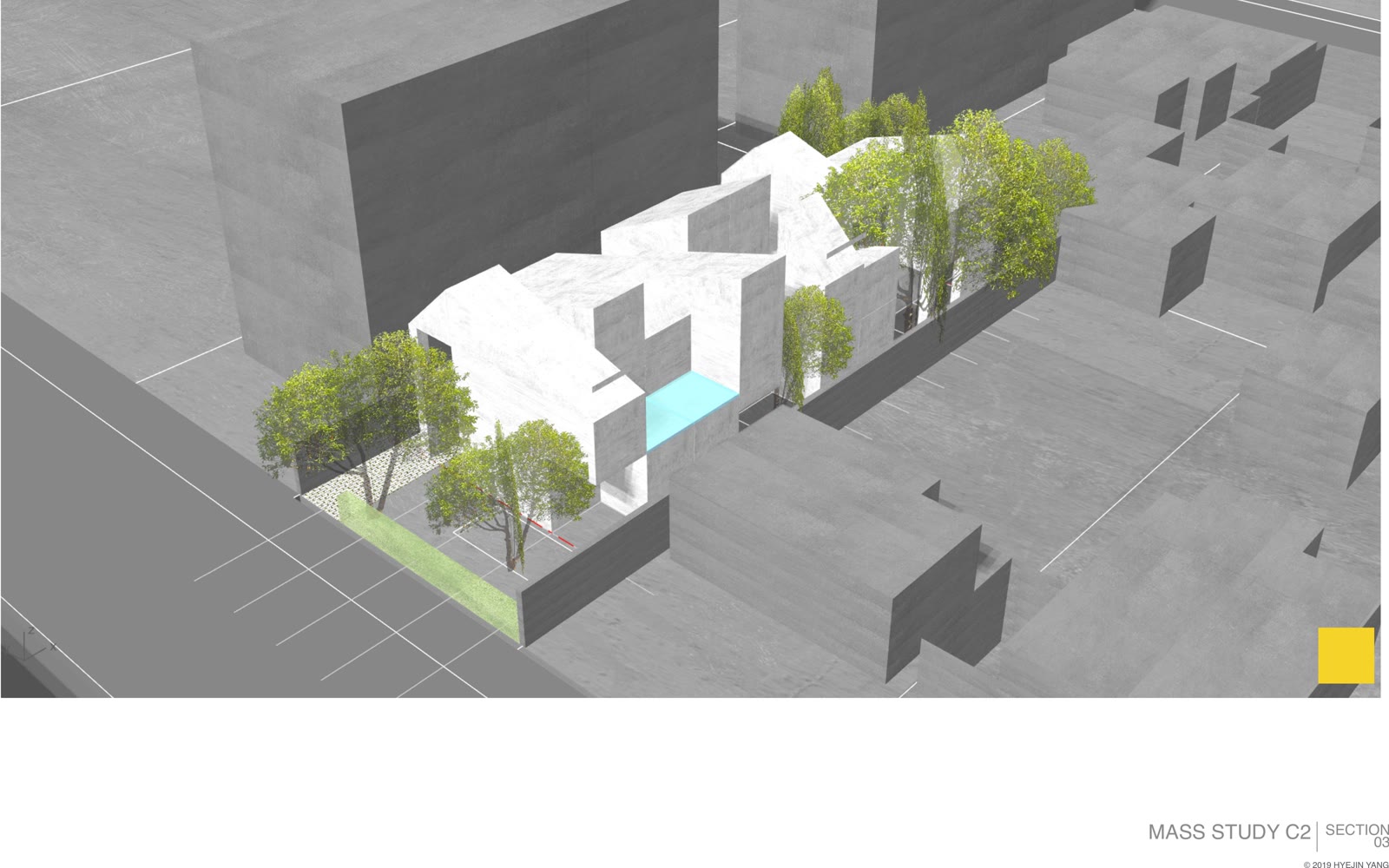

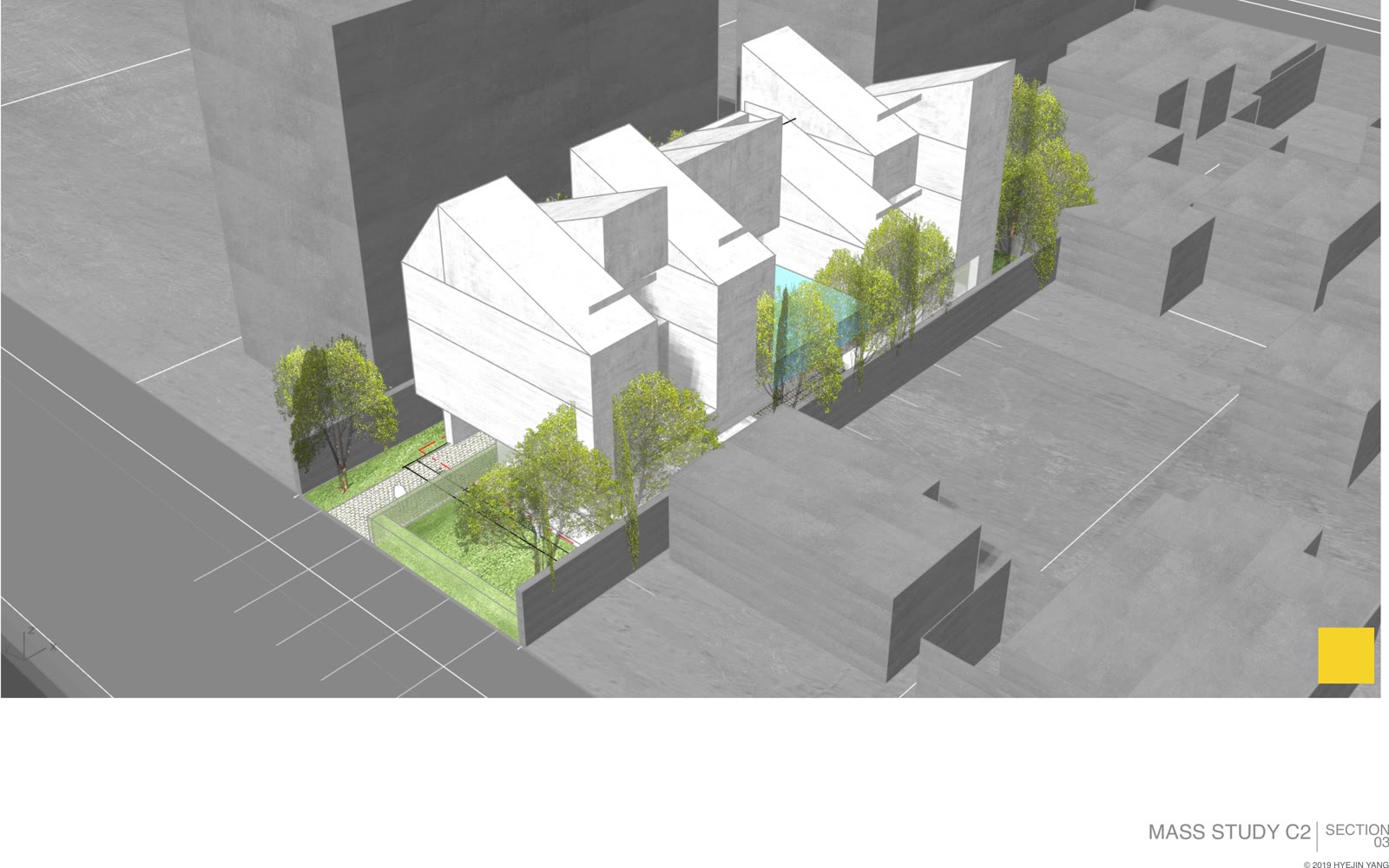

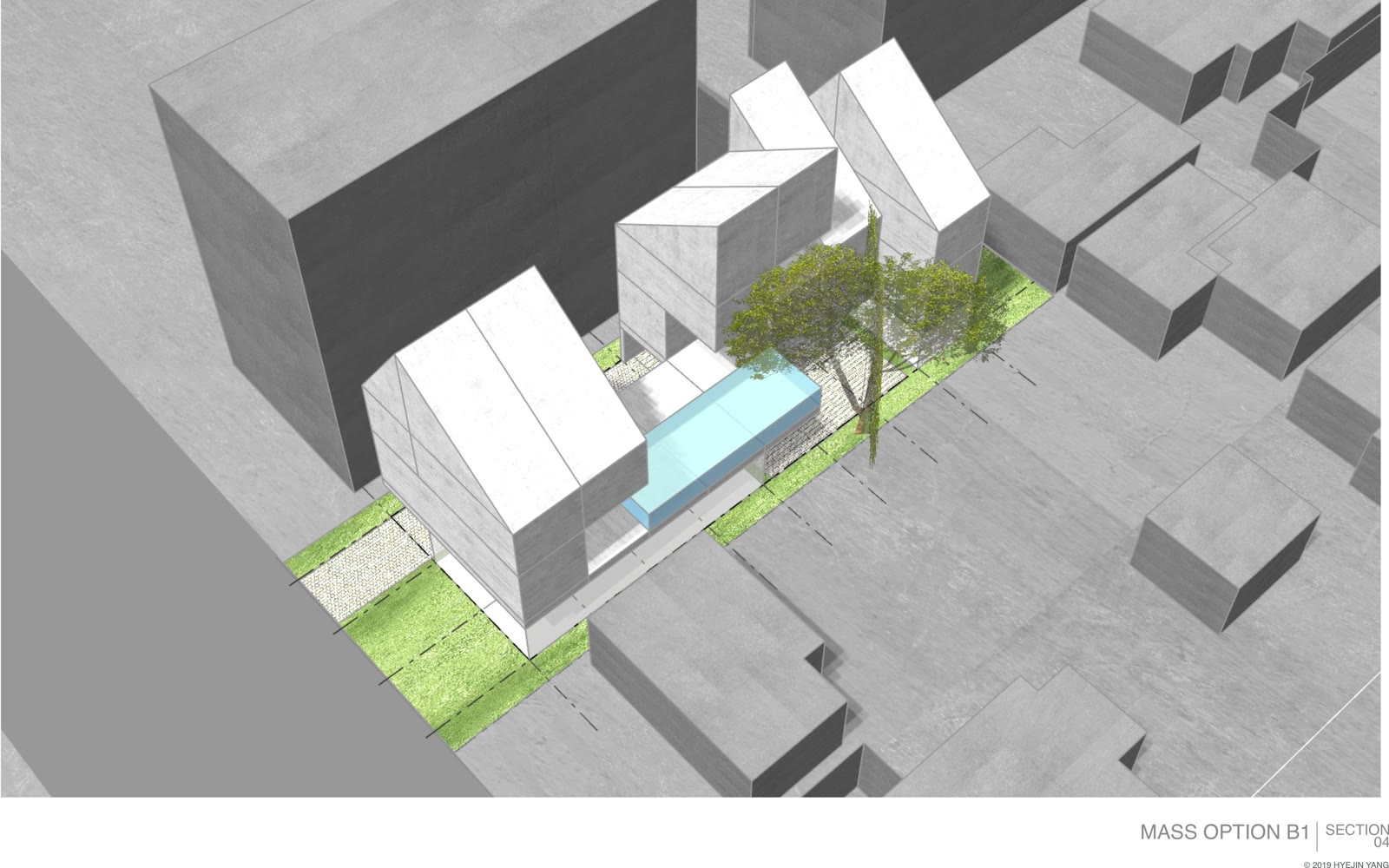

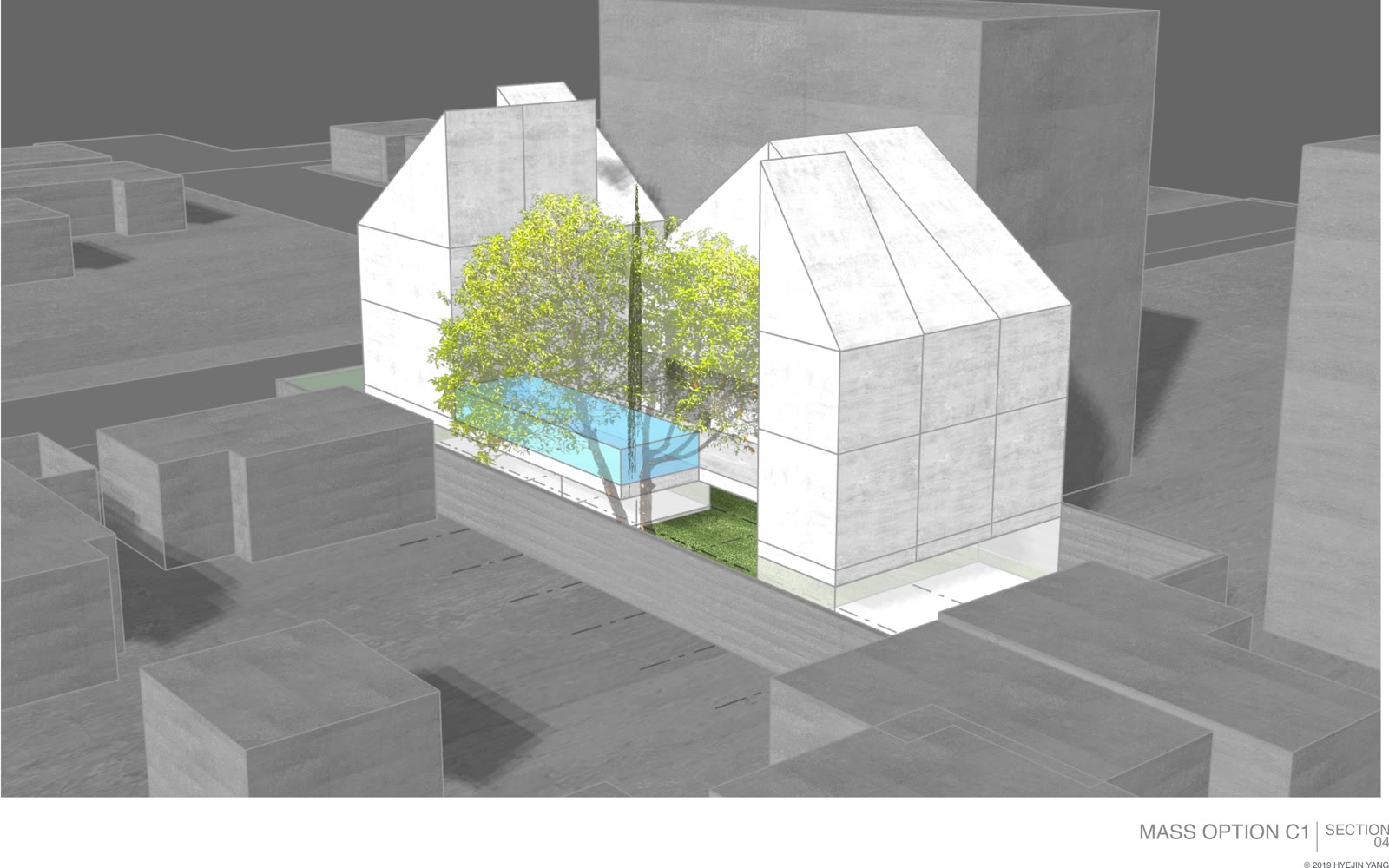

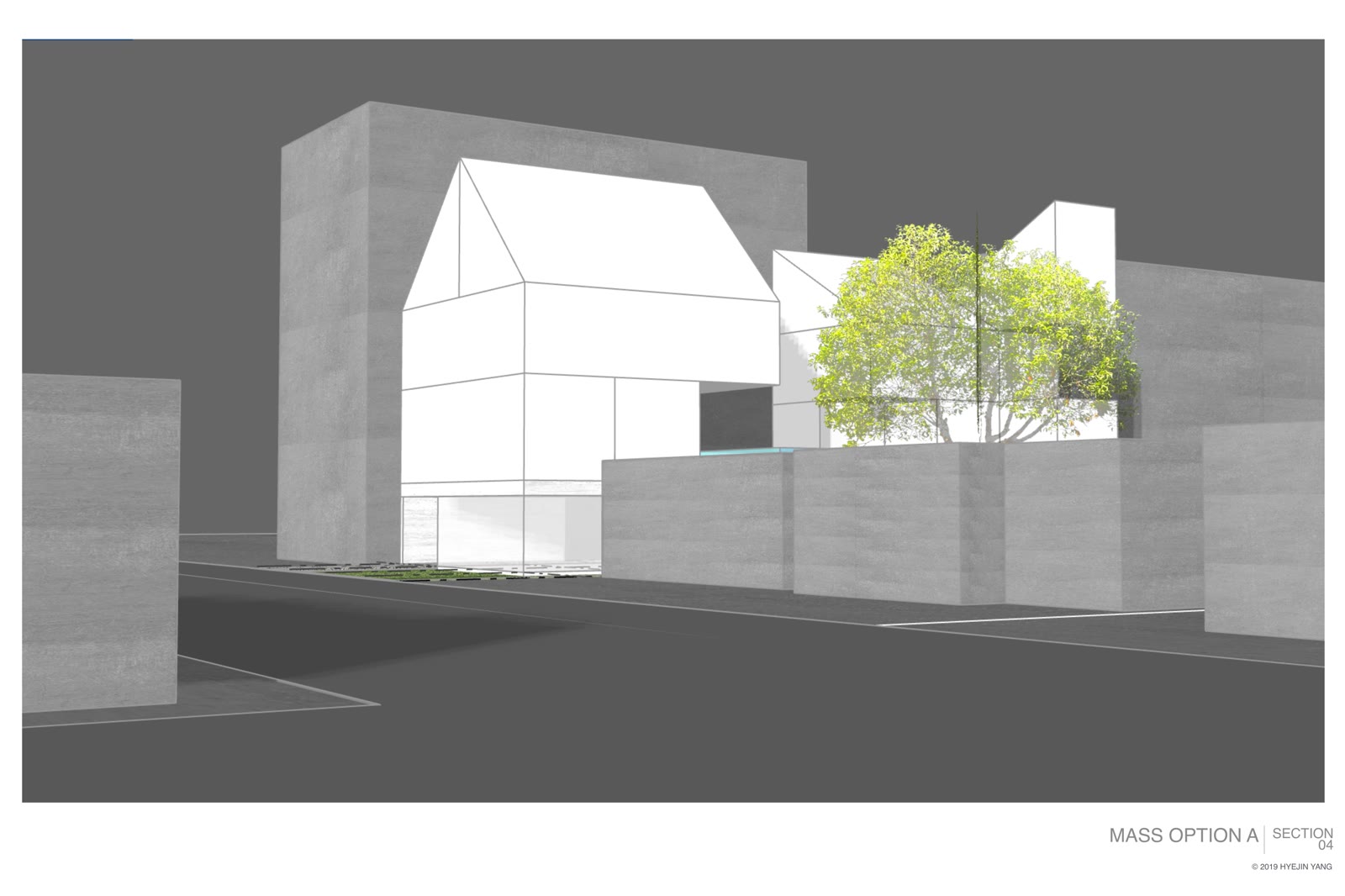

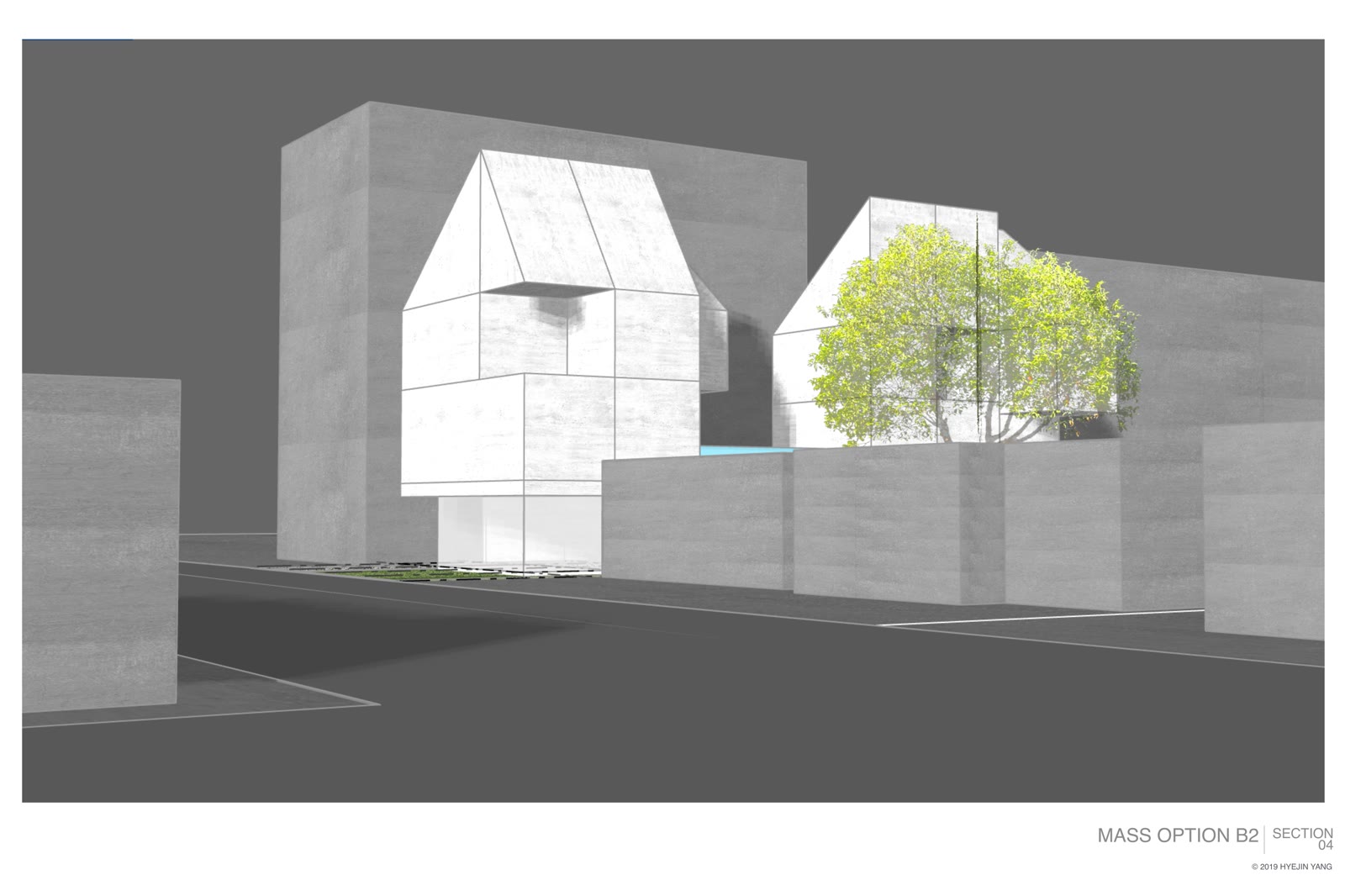

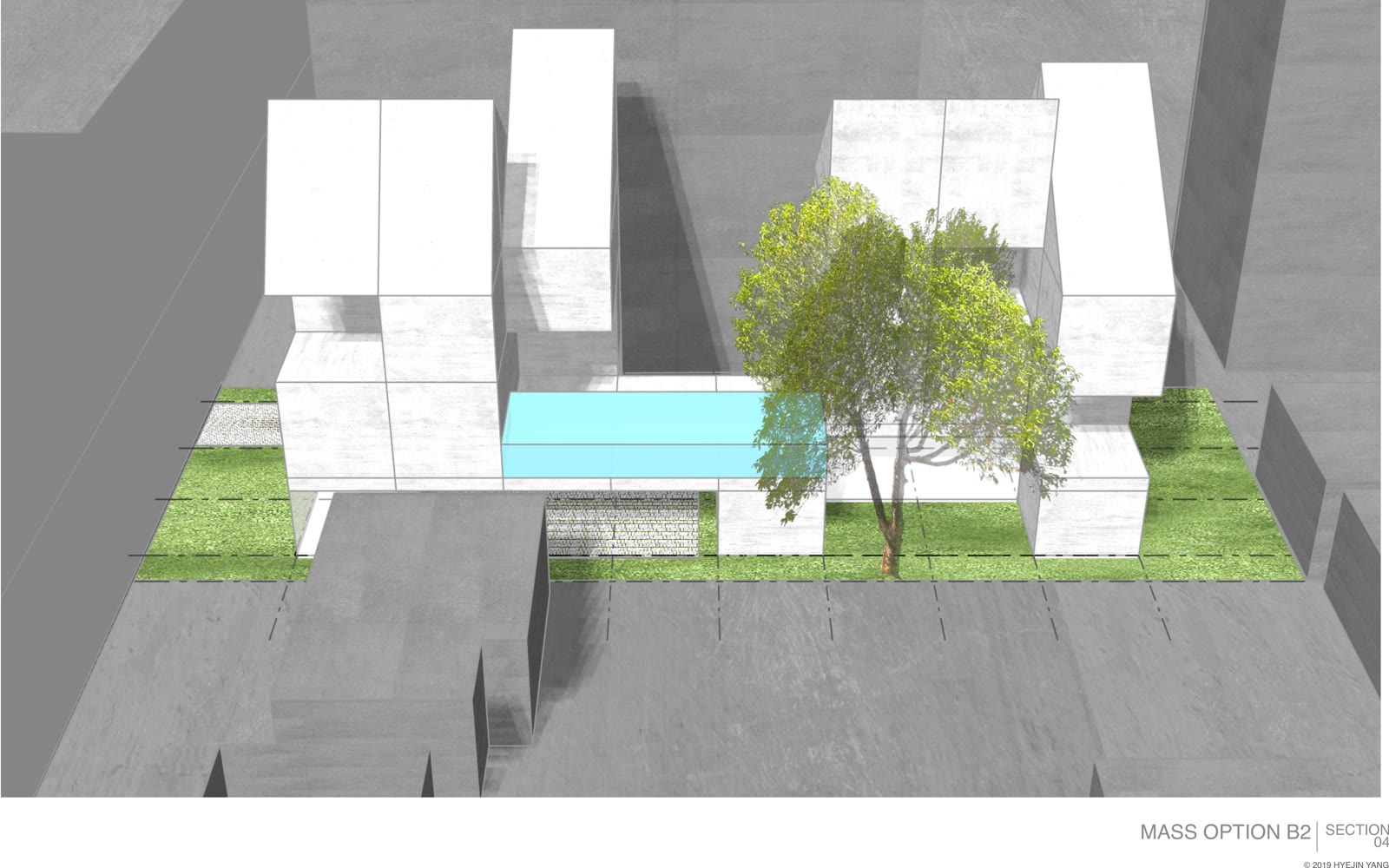

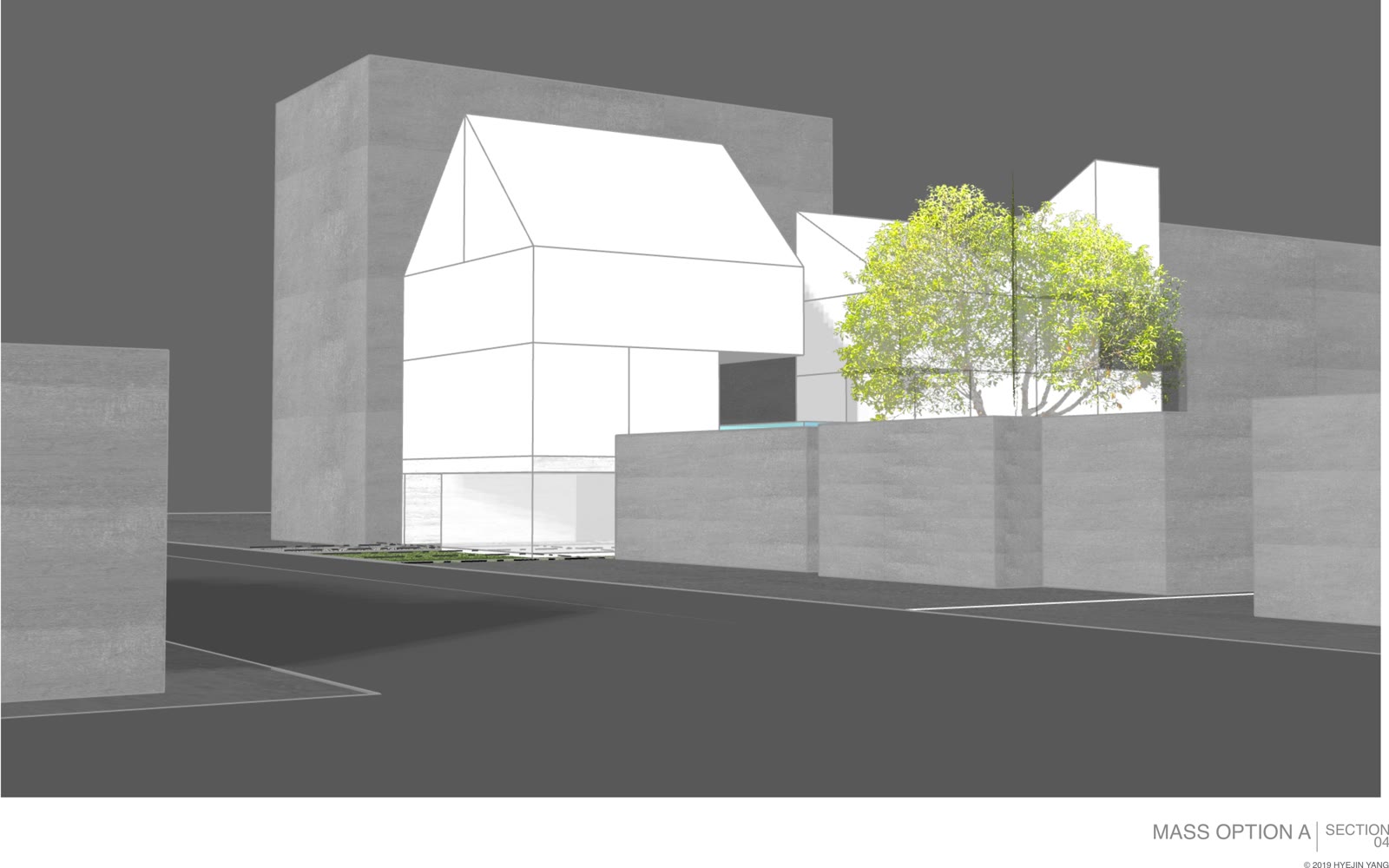

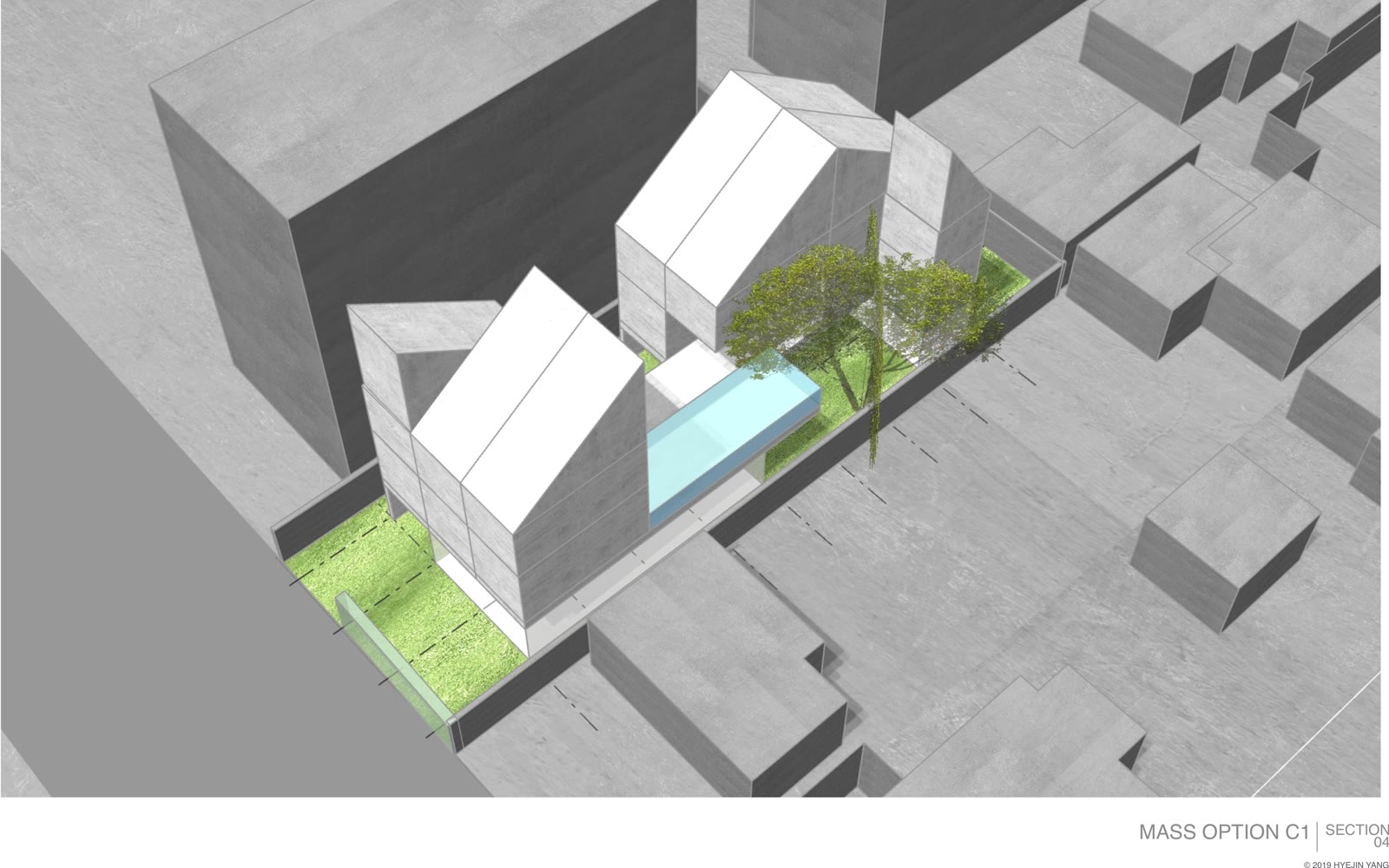

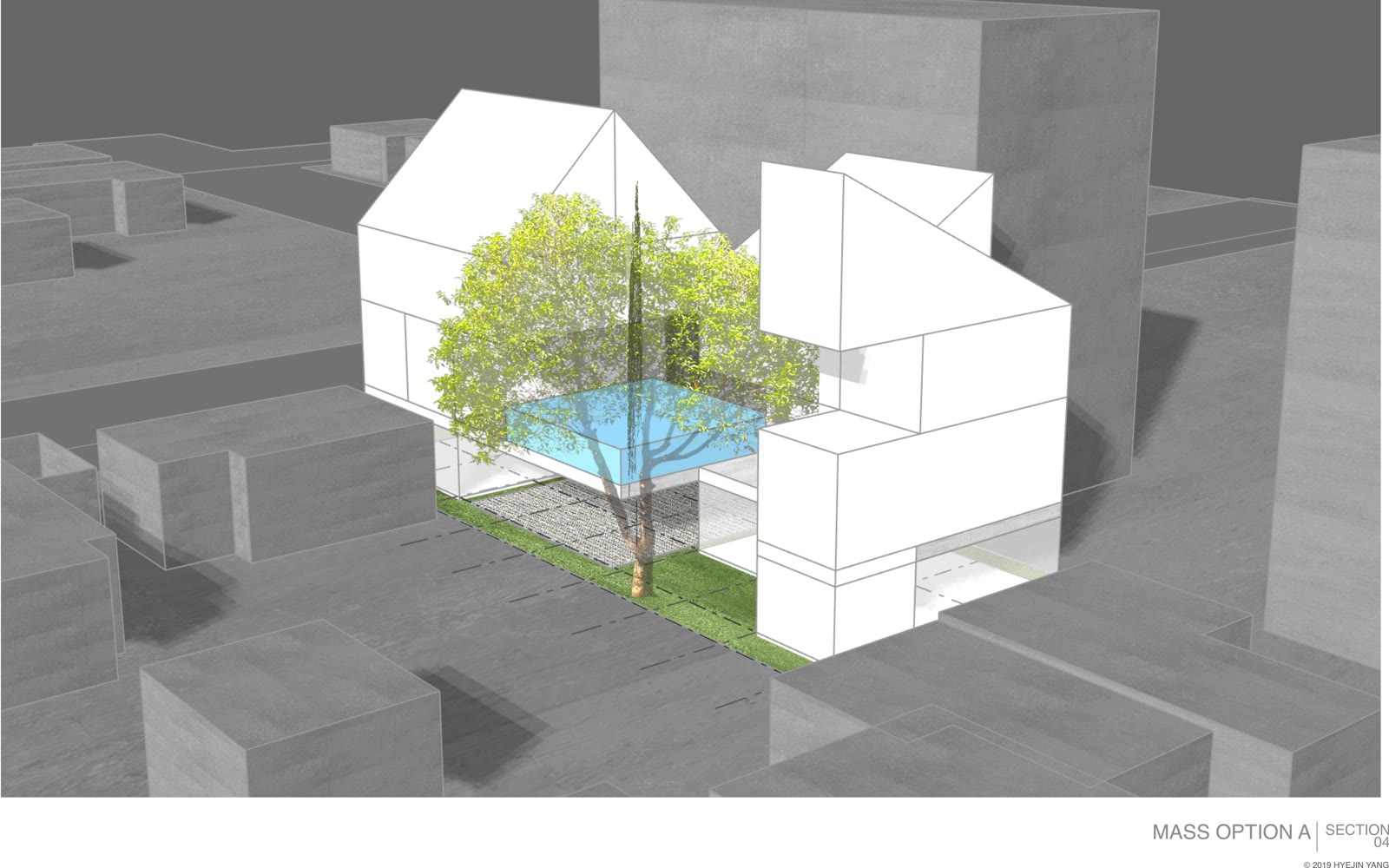

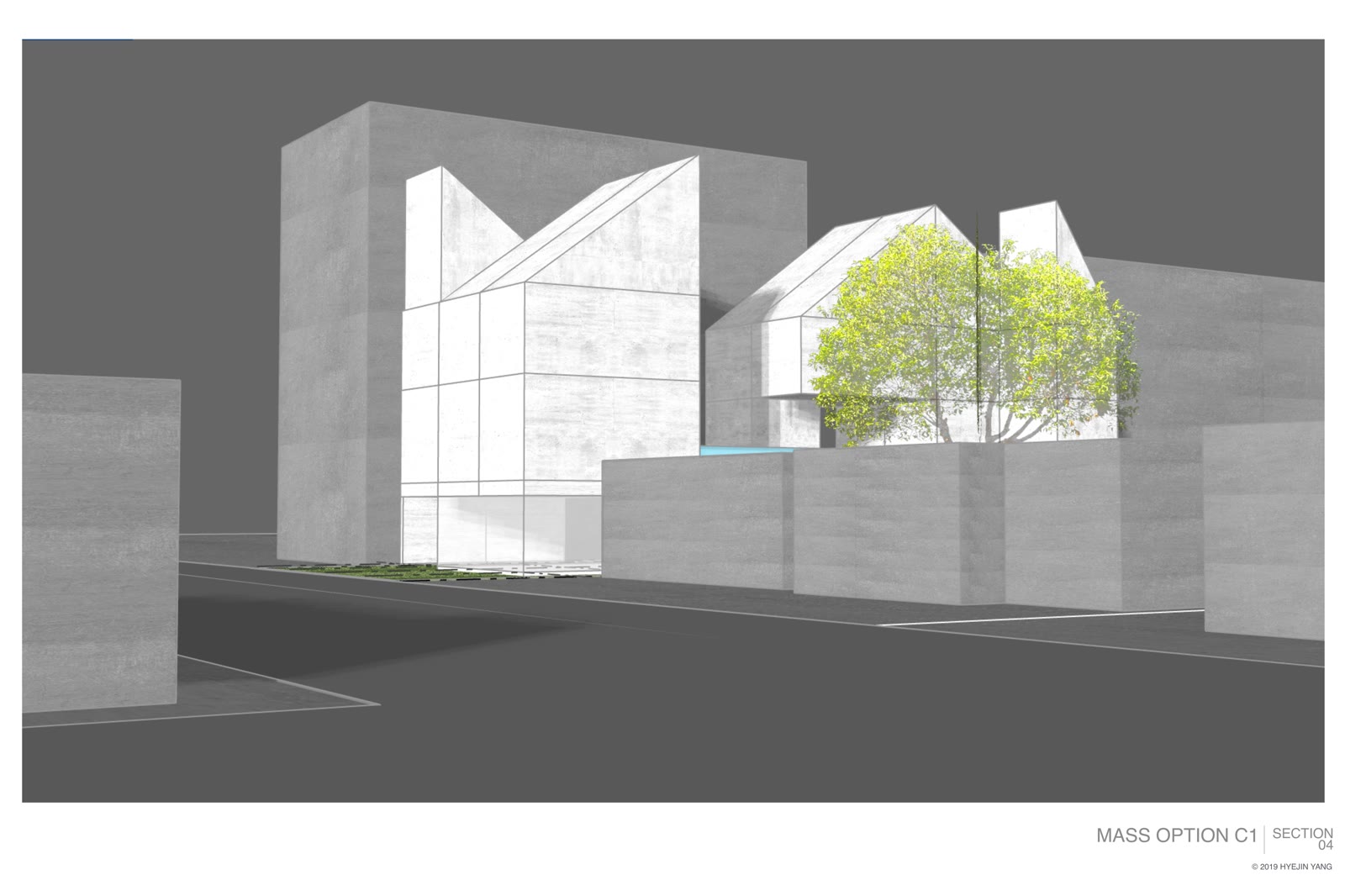

40Un estudio de volumen temprano, antes de nombrar las opciones. El edificio todavía recorre el solar de una sola pieza.41El mismo estudio partido: el bloque largo cede ante volúmenes separados con huecos entre ellos, el gesto que la casa construida conserva.42Opción de masa A. El volumen partido en piezas y retranqueado de la calle, probado como maqueta blanca contra la manzana gris a ambos lados.43La Opción A desde arriba: hastiales sobre el patio de la piscina, el árbol subiendo por el medio.44La Opción A desde la acera, encajada entre los vecinos, el testero leyéndose como una sola cara.45Opción de masa B. El mismo solar, las piezas separadas de otro modo, el hueco entre ellas haciendo el trabajo.46La Opción B dispuesta en el solar: volúmenes en cada extremo, agua y pavimento retenidos entre ellos.47La Opción B desde el otro lado, la piscina recorriendo el largo del hueco.48Opción de masa C. Cubiertas plegadas, un patio recortado en el medio, y un rectángulo largo de agua entre los volúmenes. Compárese con los diagramas más arriba: lo que se construyó curva donde esto pliega, y el agua acabó siendo un círculo.49La Opción C. Las cubiertas se pliegan y el contorno deja de ser un rectángulo.50La Opción C más de cerca: dos volúmenes plegados enfrentados a través del árbol.51La Opción C desde la acera, con una sección cortada por el muro vecino. Es el último dibujo del libro.
