¿Cómo funciona un elevador neumático de vacío?
Un elevador neumático de vacío mueve su cabina cambiando la presión del aire por encima de ella dentro de un tubo sellado, así que no necesita cables, ni contrapeso, ni cuarto de máquinas, ni fosa. En Leslie House se levanta a la vista como un cilindro de vidrio, de altura completa, con perforaciones circulares cortadas a través de cada losa.
Por qué no tiene cuarto de máquinas
Un elevador de tracción cuelga su cabina de cables sobre una polea movida por un motor, y ese motor tiene que vivir en algún lado — normalmente un cuarto en la parte alta del hueco. Uno hidráulico empuja desde abajo y necesita fosa y unidad de potencia. Un elevador neumático no necesita ninguna de las dos cosas. El tubo está sellado, unas turbinas en la parte superior bajan la presión del aire por encima de la cabina, y la presión mayor de abajo la eleva. Se reduce la diferencia de presión y desciende de forma controlada.
Qué significó para la estructura

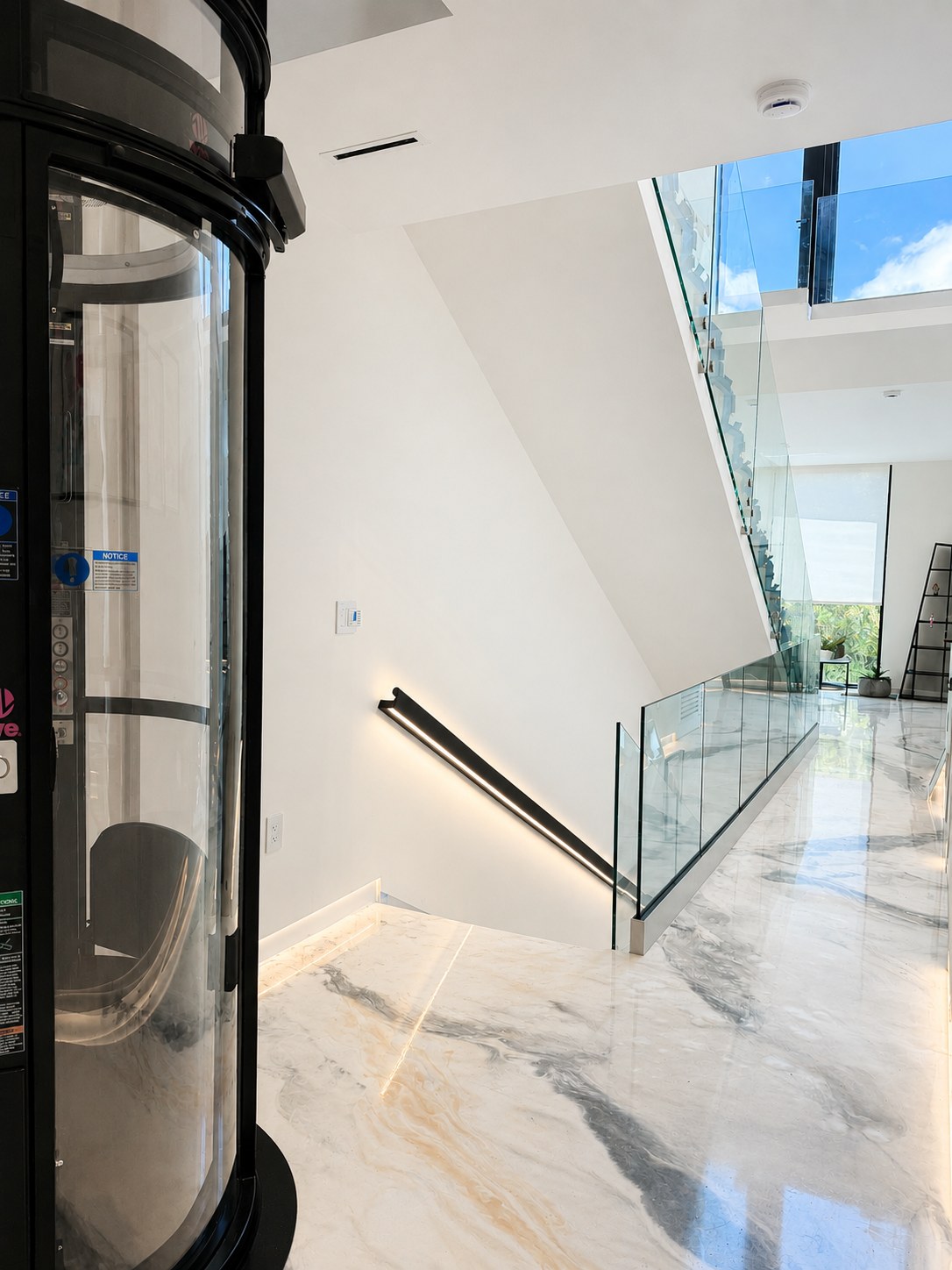

El tubo llegó como un cilindro autoportante, así que el trabajo de este lado fue la perforación y no la envolvente: un hueco circular cortado y enmarcado en cada losa, a plomo en toda la altura. Las fotografías de esta página se tomaron desde el descanso y desde el pasillo, y en ambas el tubo está exento — no hay muro de hueco a su alrededor porque no hace falta.
Por qué está en medio de la casa

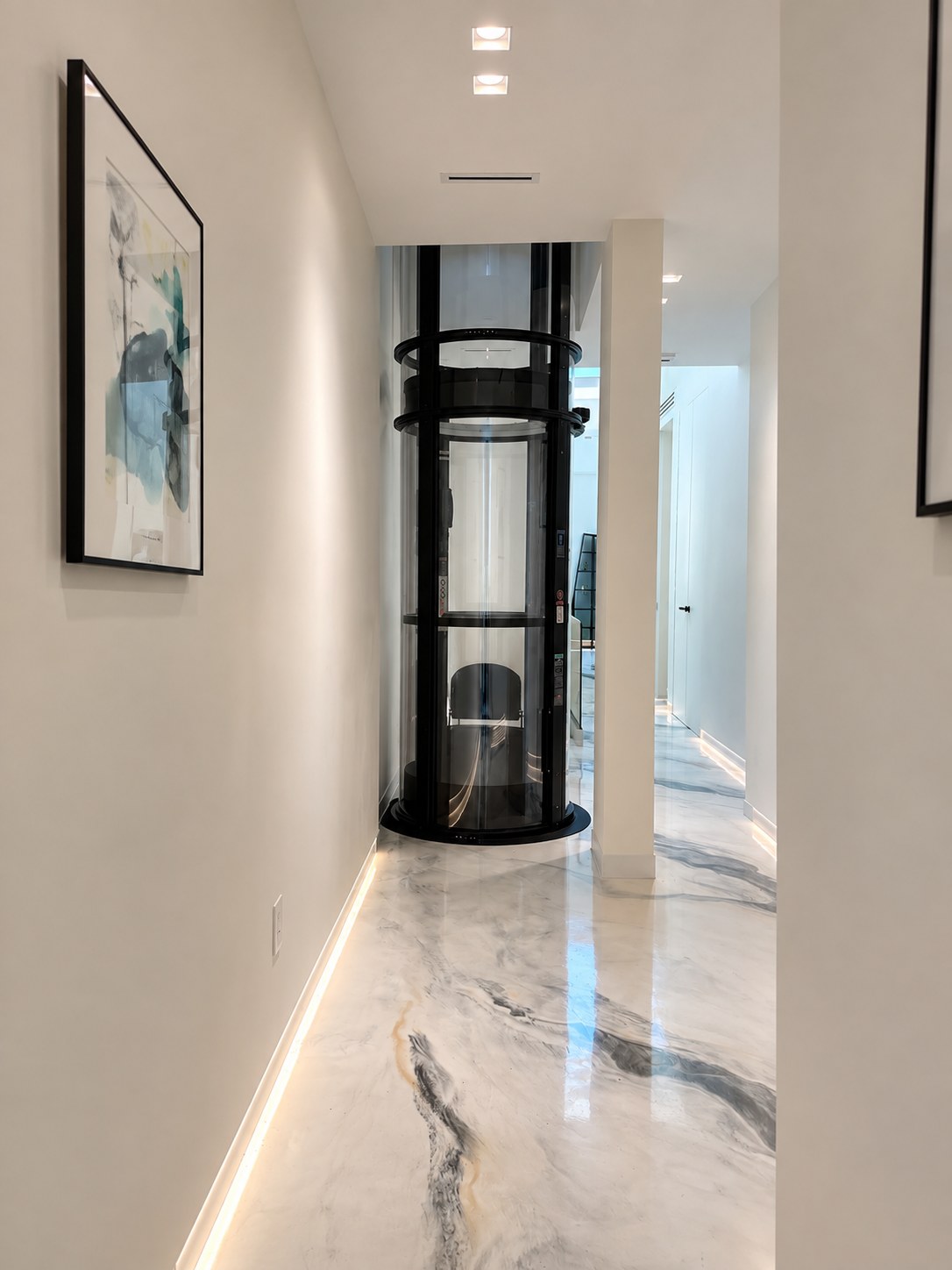

Un elevador que no necesita hueco, ni fosa, ni cuarto de máquinas deja de ser un elemento de servicio que hay que esconder y pasa a poder colocarse donde el plano realmente lo quiere. Aquí está a la vista, en vidrio, junto al descanso y al final del pasillo, con la iluminación LED de rodapié pasando por su base y el mármol recortado a su alrededor.
Especificación
- Tipo
- Elevador neumático de vacío — presión de aire, sin cables ni contrapeso
- Envolvente
- Tubo de vidrio sellado, autoportante
- Recorrido
- Altura completa de la casa
- Estructura
- Perforación circular cortada y enmarcada en cada losa
- Cuarto de máquinas
- No requiere
- Fosa
- No requiere
El tipo y la configuración están atestiguados por el constructor y son visibles en las fotografías de esta página. No se publica número de modelo ni capacidad del equipo.
El elevador
Un cilindro de vidrio a la vista.

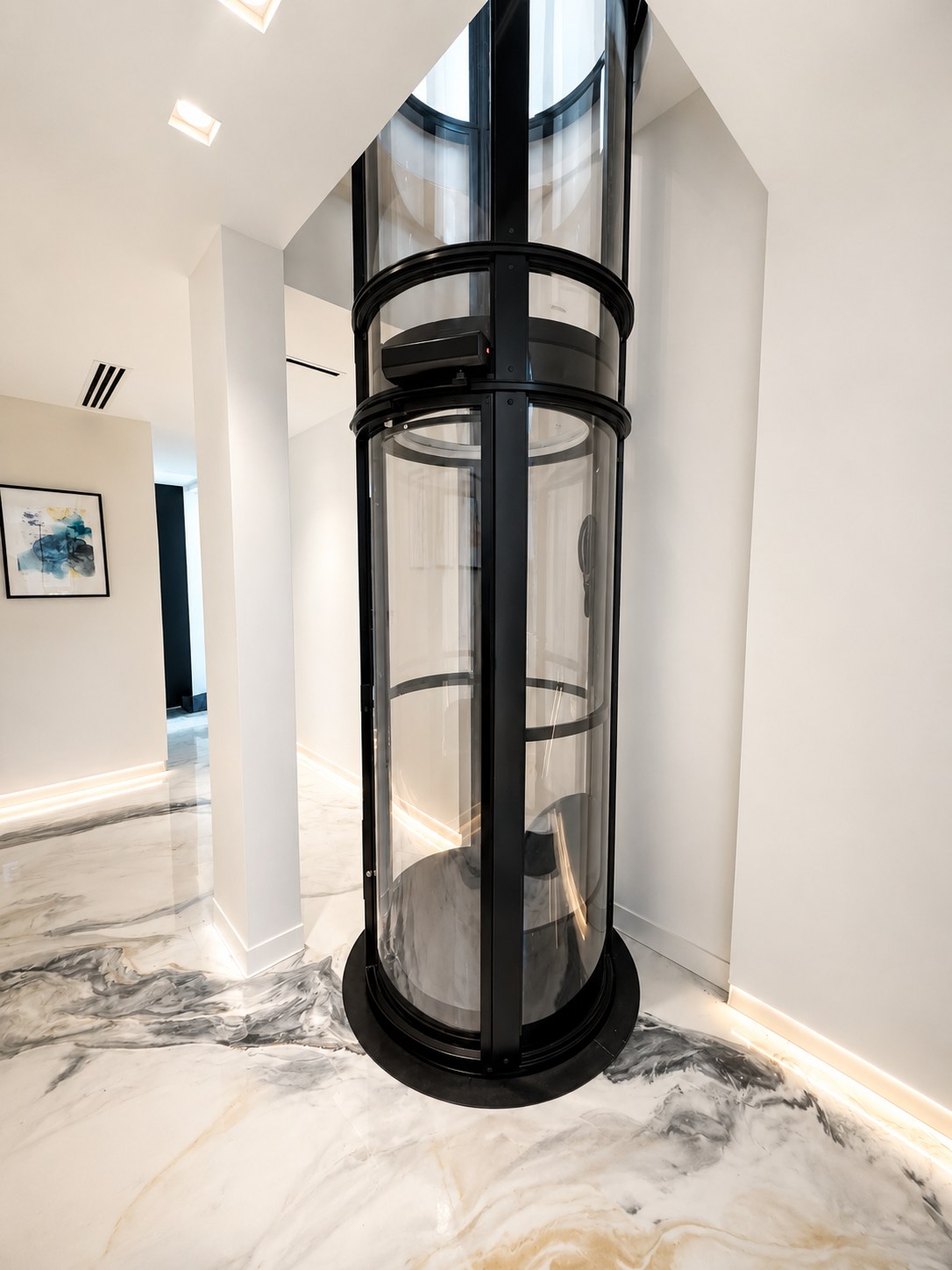

No hay hueco donde esconderlo, así que nunca se escondió. El tubo se alza en el pasillo a toda altura, con el piso cortado en círculo alrededor de su base, y la cabina se lee a través del vidrio desde ambos lados.
Instalado
A la vista.
